隔离RS485+RS422+RS232 工业级串口服务器

　　DAM以太网模块系列

　　1、以太网模块分为单以太网口和网口+WIFI两种;

　　2、单以太网口采用单独的配置软件对设备进行参数及工作模式的设置，采用网线方式进行通讯;

　　3、网口+WIFI设备通过WEB界面对设备参数进行配置，网线和无线均可进行通讯，默认是内置天线，需要外置天线的请联系客服补差价;

　　4、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、以太网测试源码、安卓版app软件;

　　5、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。

　　注：所有设备型号均以DAM开头，型号中AI指模拟量信号，DI指开关量信号，DO指继电器输出，DA指模拟量输出，PT指PT100传感器。

　　产品提供以下资料：

　　1、产品说明书;

　　2、产品配置软件及使用说明;

　　3、相关测试软件;

　　4、以太网参考源码。

　　由于软件需要定期更新，资料为电子版。

　　产品资料下载地址：

　　http://www.juyingele.com.cn/plus/view.php?aid=973(复制到浏览器打开，点击“相关下载”)

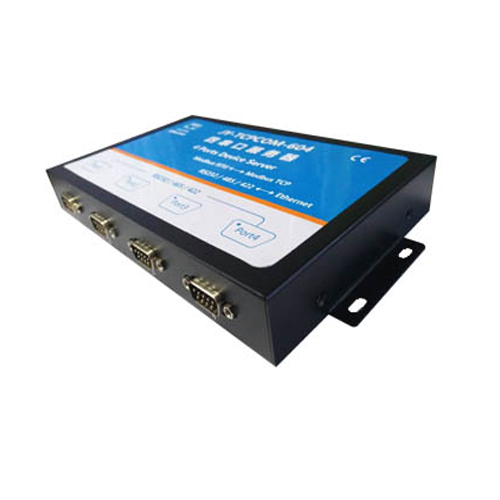

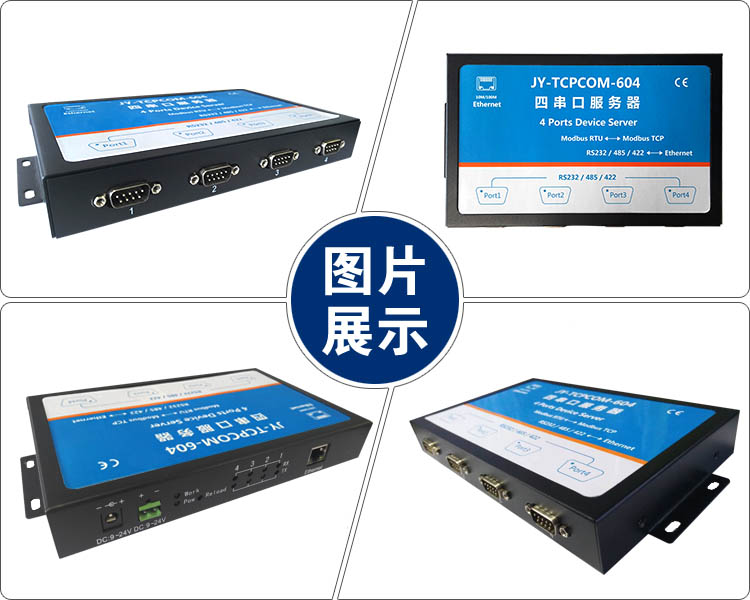

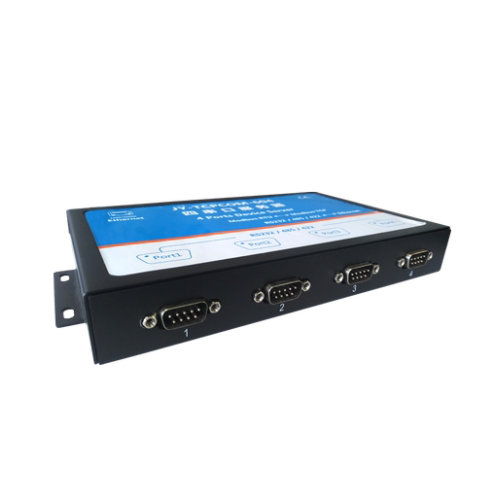

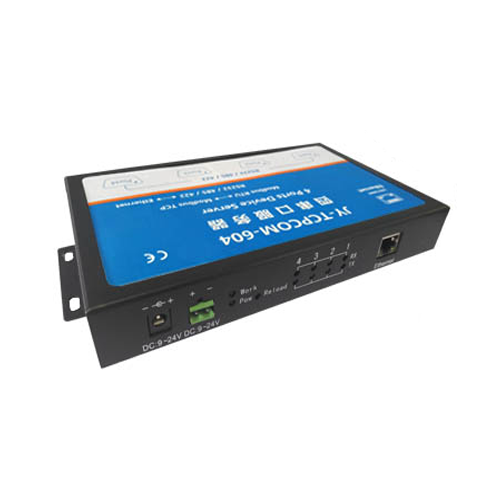

　　JY-TCPCOM-604串口服务器提供串口转网络功能，能够将4个RS-232/485/422串口转换成TCP/IP网络接口，实现RS-232/485/422串口与TCP/IP网络接口的数据双向透明传输。使得串口设备能够立即具备TCP/IP网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。

　　1、宽压供电：DC9-24V;

　　2、红色电源指示灯、绿色通讯指示灯

　　3、RS232、RS485、、RS422、RJ45全双工通讯，透明传输，可选择RS232.485.422相结合通道，也可单独4个RS232/485/422。选个统一串口时为隔离通讯。

　　4、Reload一键复位功能;

　　5、工业级高低温工作环境：-30℃~+85℃;

　　6、工业级ARM内核芯片;

　　7、4大工作模式可选：TCP CLient、TCP Server、UDP Client 、UDP Server

　　8、设备DHCP服务自定义;

　　9、快捷配置参数保存与导入;

　　10、串口通讯波特率最高115200;

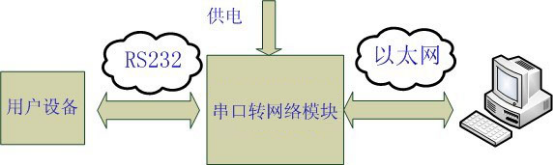

　　JY-TCPCOM-601是连接串口设备到网络的桥梁，借助此模块，用户可以轻松实现设备联网管理和控制功能，应用框图如下。

　　TCP Client 模式

　　在TCP client模式下，模块上电后根据自己的设置主动去连接到TCP server服务器端，然后建立一个长连接，之后的数据进行透明传输。此模式下，TCP server的IP需要对模块可见，可见的意思是通过模块所在的IP可以直接PING通服务器IP，服务器端可以是互联网的固定IP，也可以是和模块同一个局域网的内网IP。

　　UDP 模式

　　在UDP模式下，模块上电后监听设置的端口，不主动建立连接，当有数据从通过传过来时，转发到串口，当串口收到数据时，通过网络发送到模块设置的IP和端口。

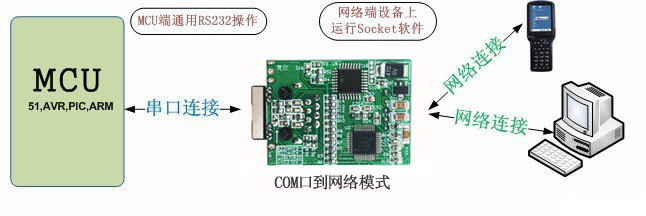

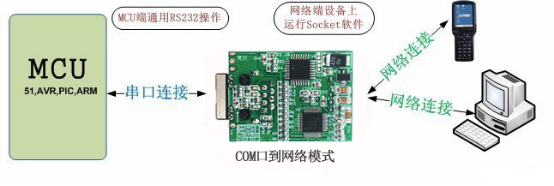

　　COM口到网络模式

　　此为最常用工作模式，模块一头接COM口，另一头接网络，实现网络和COM之间的转换，此模式下，计算机需要编写网络应用程序，基于socket发送和接收数据。

　　使用者需要掌握网络编程知识。

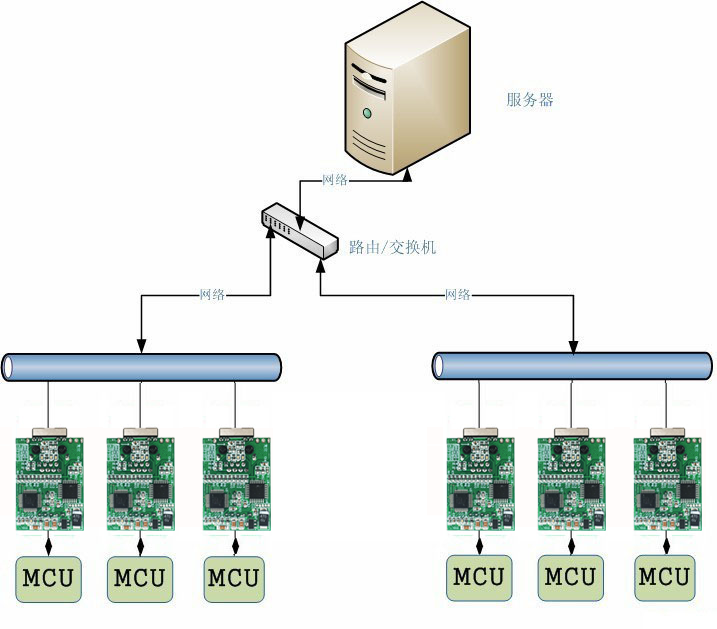

　　服务器采集模式

　　服务器数据采集控制模式，是最常用的应用模式之一，串口服务器分布在网络不同的位置，通过网络将数据统一传输到服务器，并接收服务器的数据，这是物联网最基本模型之一。

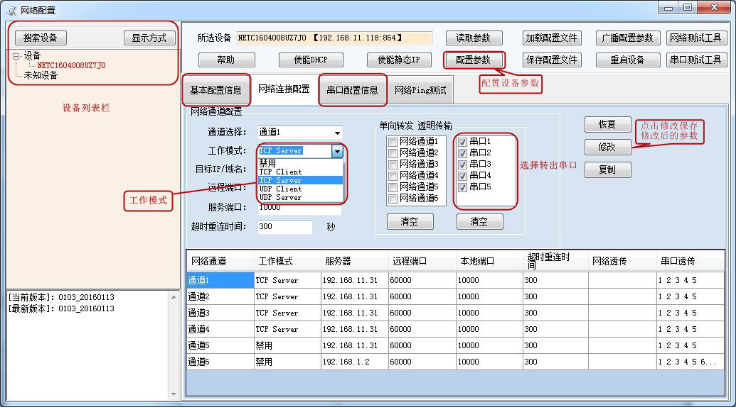

　　使用我公司的“以太网配置软件”，通过设备参数及设备的工作模式进行通讯。

　　具体配置方法参见“以太网转串口配置软件使用说明”文档。

　　默认设备IP为192.168.1.232
