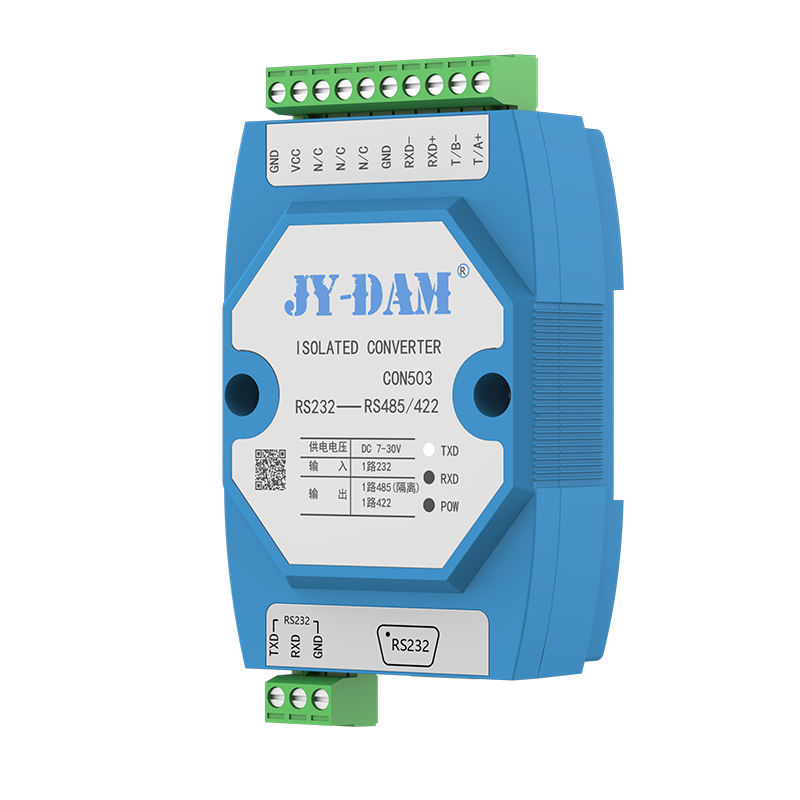

JY-CON503 485转换器

RS232转RS485 | RS232转RS422 | 宽压DC7-30V供电 | 全隔离设计

宽压供电单独供电; 通讯方式支持RS232、RS485、RS422数据传输;RS232-485/422通讯转换;波特率支持00,4800,9600,19200,38400,115200,RS232接线方式:直接接上DB9的口,RS485接线方式:接上A+、B-...

型号:JY-CON503 输入接口:RS232 输出接口:RS485/RS422 供电说明:7-30V

一、产品特点

宽压供电单独供电;

通讯便捷;

通讯方式支持RS232、RS485、RS422数据传输;

485全隔离;

二、产品功能

RS232-485/422通讯转换;

波特率支持2400,4800,9600,19200,38400,115200。

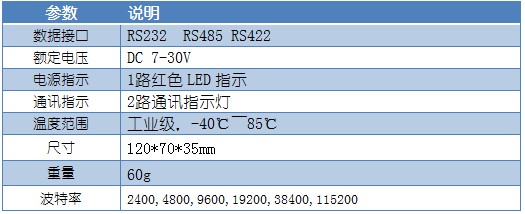

三、主要参数

参数

说明

数据接口

RS232  RS485 RS422

额定电压

DC 7-30V

电源指示

1路红色LED指示

通讯指示

2路通讯指示灯

温度范围

工业级,-40℃~85℃

尺寸

120*70*35mm

重量

60g

波特率

2400,4800,9600,19200,38400,115200

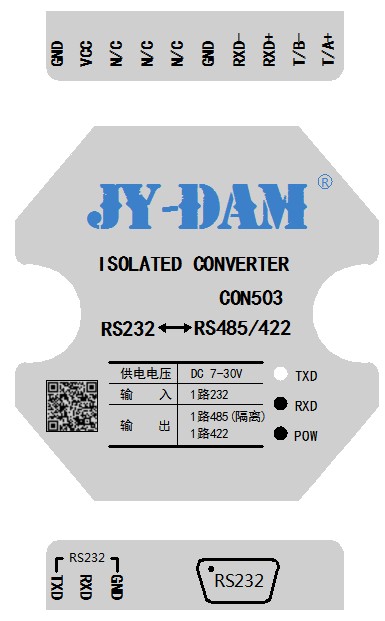

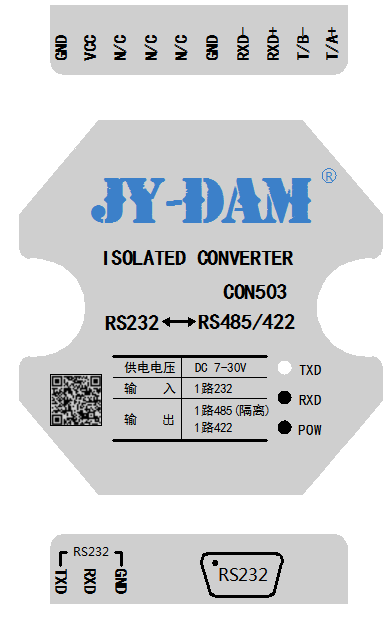

四、接口定义


引脚说明:

管脚

定义

含义

1

GND

GND

2

VCC

供电7~30V DC

3

N/C

4

N/C

5

N/C

6

GND

GND

7

RXD-

422接收-

8

RXD+

422接收+

9

T/B-

422发送- 或者485B-

10

T/A+

422发送+ 或者485A+

11

DB9

232接口

12

RS232

232接口端子

五、接线说明

RS232接线方式:直接接上DB9的口

RS485接线方式:接上A+、B-

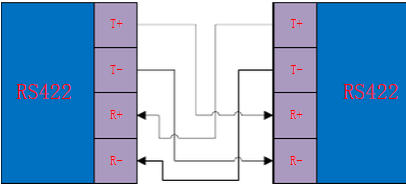

RS422接线方式:


电源供电:接7-30V DC外接电源

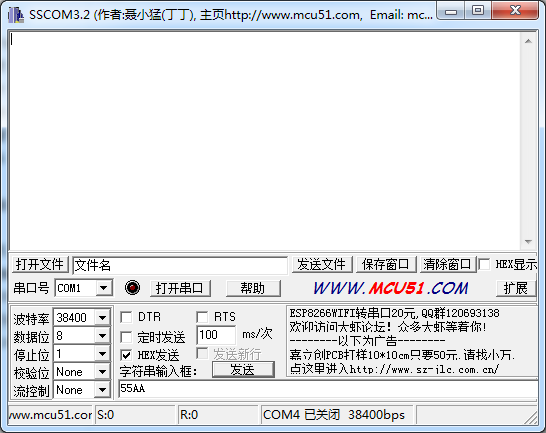

六、测试软件


各种串口调试助手均可使用。



JY-CON503 485转换器参数




JY-CON503 485转换器参数





JY-CON503 485转换器参数


JY-CON503 485转换器相关资料下载
JY-CON503 485转换器说明书 JY-CON503 485转换器说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
