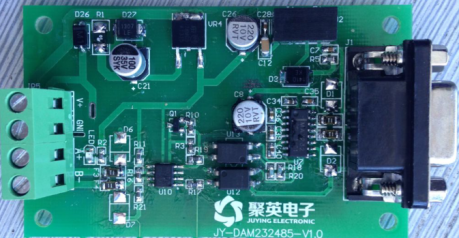

RS232/RS485 转换器之间接口的转换器,应用于主控机之间,主控机与单片机或外设之间构成点到点,点到多点远程多机通信网络,实现多机应答通信通信,广泛地应用于工业自动化控制系统,一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
RS232/RS485 转器,能够将RS-232串行口的TXD和RXD信号转换成两衡半双工的RS-485信号。无需外接电源,可直接从RS-232端口7脚请求发送(RTS),4脚数据终端准备好(DTR)给RS232/RS485 辅助供电,自动的流控使你不必重新设置,硬件与安装软件使用非常简单。
宽压供电单独供电;
通讯便捷;
通讯方式支持RS232、RS485数据传输;
全隔离;
内含RS232和485芯片。
RS232-485通讯转换;
波特率支持2400,4800,9600,19200,38400,115200。
型号 | Modbus | RS232 | RS485 | WiFi | 继电器 |
232-485转换器 | ● | ● |
参数 | 说明 |
耐久性 | 10万次 |
数据接口 | RS232 RS485 |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示 |
通讯指示 | 无 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 97*50*32mm |
重量 | 330g |
波特率 | 2400,4800,9600,19200,38400,115200 |
管脚 | 定义 | 含义 |
1 | DB9 | 232接口 |
2 | + | 外部供电+ |
3 | - | 外部供电- |
4 | A+ | RS485 A+ |
5 | B- | RS485 B- |
RS232接线方式:直接接上DB9的口
RS485接线方式:接上A+、B-
电源供电:接7-30V DC外接电源

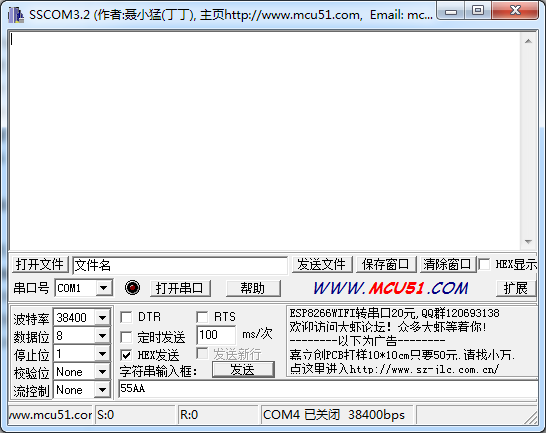

各种串口调试助手均可使用。
1、串口特性:接口兼容EIA/TIA的RS-232C,RS-485标准。
2、电气接口:RS-232端DB9孔型边接口,RS-485端DB9针型连接器、配接线柱。
3、工作方式:异步半双工。
4、传输介质:普通线、双绞线或屏蔽线。
5、传输速率:300~115-21BDS。
6、传输距离:5米(RS-232端)1.200米(RS-485端)。
7、通信协议:透明。
8、工作环境:-10℃到85℃相对湿度为5%到95%。
9、信号:RS-232:TXD、RXD、RTS、CTS、DTR、DSR、DCD、CND;RS-485:Date+、Date-、GND。
配件:232转485转换器×1,说明书×1,彩盒包装×1
