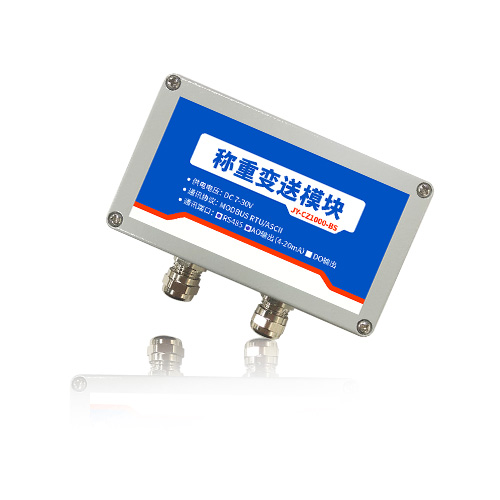

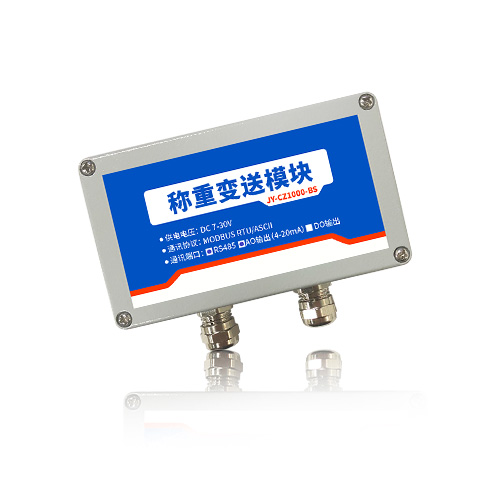

产品特点

l 宽压供电(7-30V)

l 支持 RS485

l 支持标准 Modbus-RTU 协议

l 1 路称重传感器数据采集

l 支持设定采样及滤波频率

l 硬件支持最多255 个设备地址

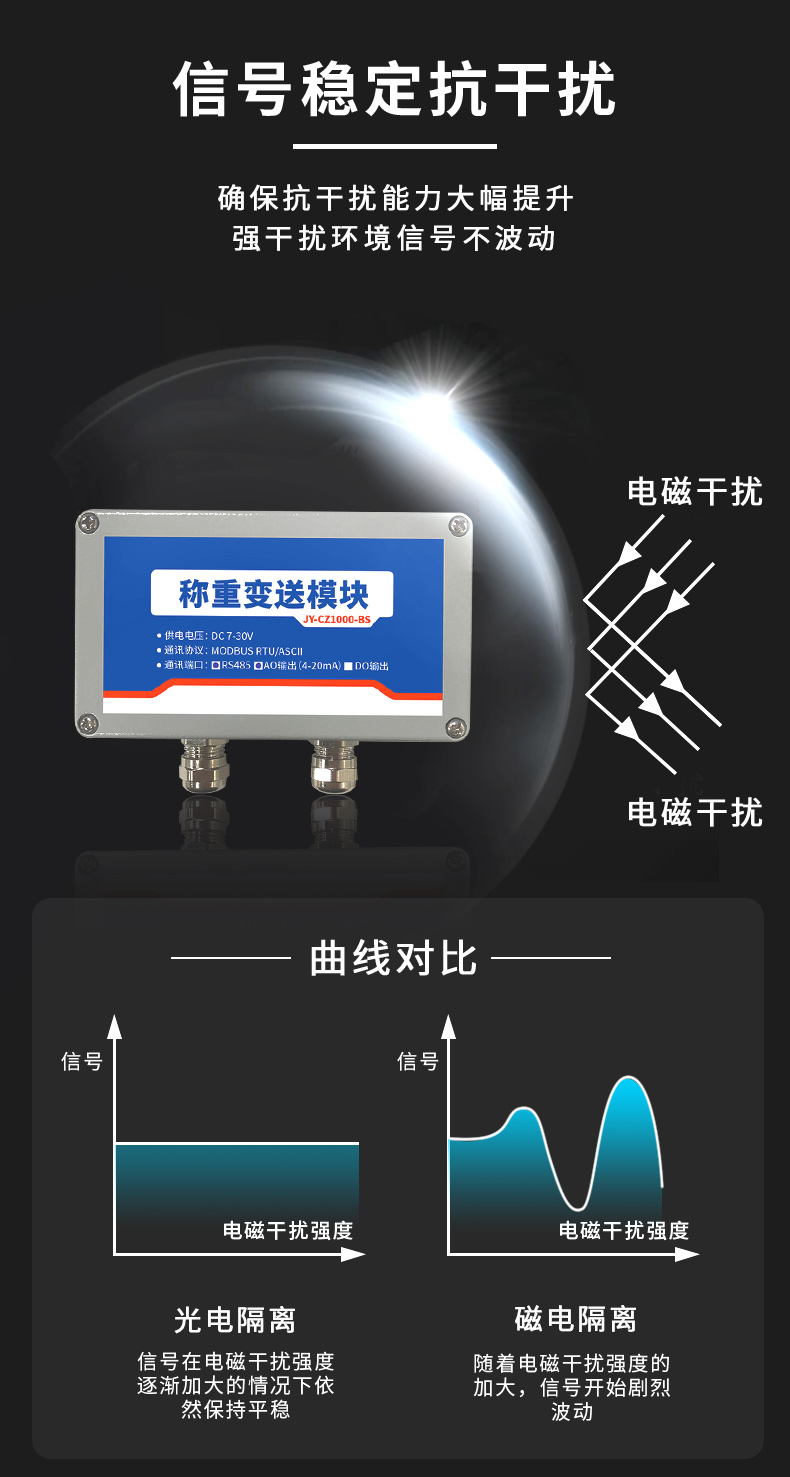

l 电源隔离

l 支持 2 点标定

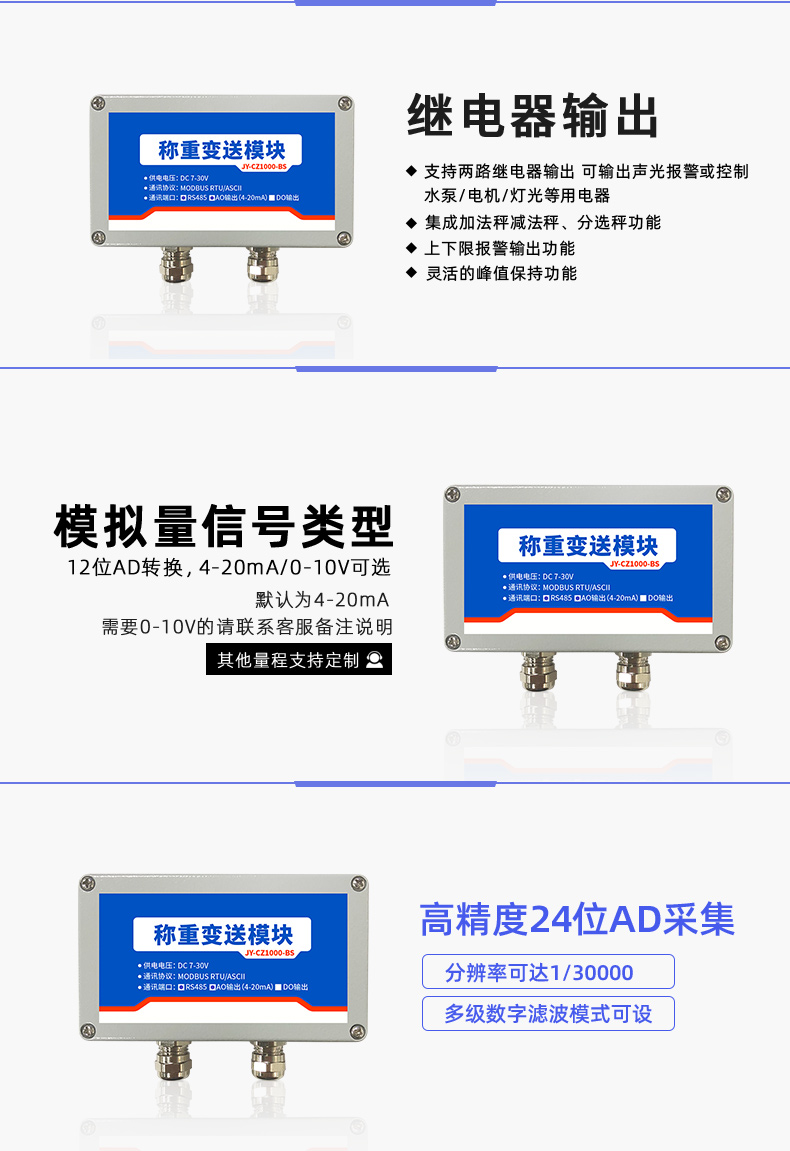

l 24 位高分辨率 AD

l 全量程 0.0003%非线性

l 滤波宽度和采样周期可设定

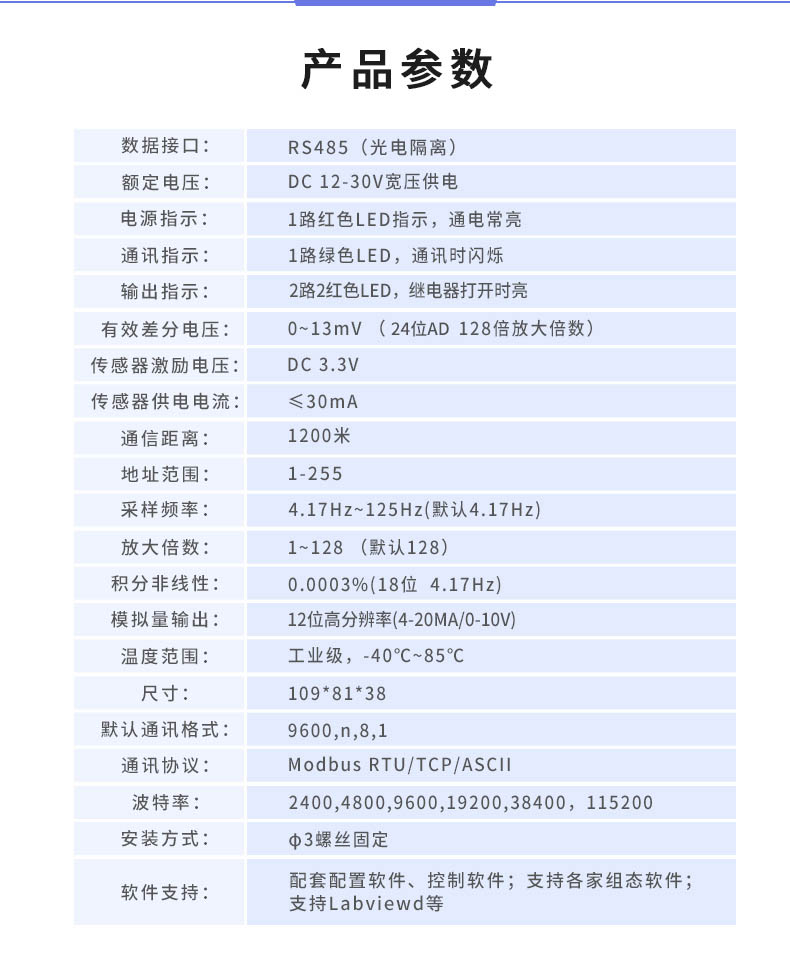

主要参数

产品选型

地址说明

设备地址由拨码开关地址和设备基地址两部分构成。拨码开关地址：是五位拨码开关地址。(范围 0~31)设备基地址：是指软件设置的地址，也叫偏移地址。具体关系是：

设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“0 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

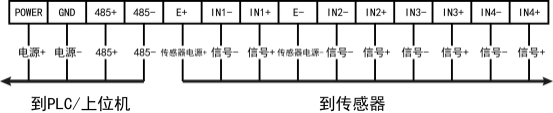

接口定义

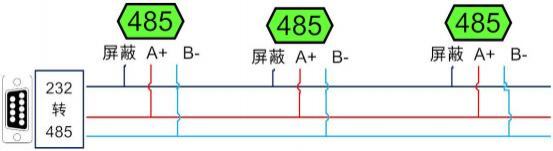

多个模块 485 级联接线示意图

寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：

Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(预留)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

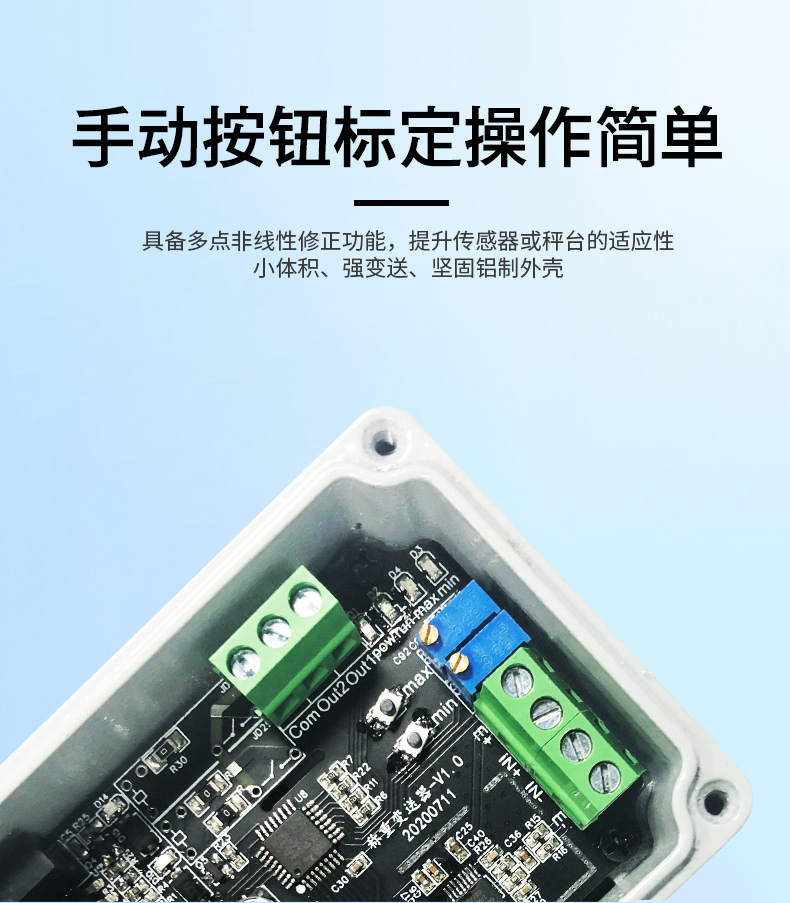

标定

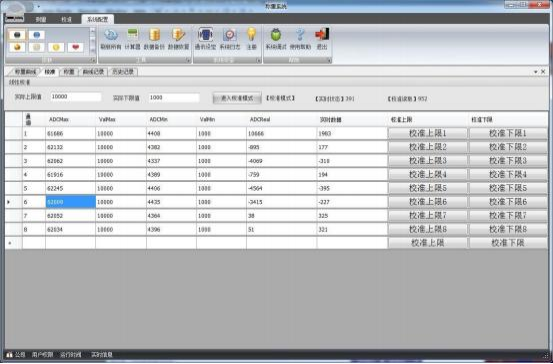

打开软件使用校准功能进行标定。

通讯指令示例

称重查询：

查询第一路称重FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

常见故障分析

1.接通电源指示灯亮但是上位机软件无法连接模块：

遇到该问题一般检查以下几个关键点

l 485 通信 A 、B 线连接是否正确

l 串口波特率、停止位、校验方式等参数是否正确

l 设备拨码开关地址与上位机软件设置地址是否一致

l 485 走线长没有加屏蔽线

2.AD 字固定为某个大数值，该数值不随传感器变化

l 传感器连接错误

l 传感器已经损坏

3.AD 字波动大无法校准、测量

l 模块供电电压低、或纹波大

l 传感器接线不良

l 传感器走线长，未加屏蔽线

l 传感器负重不稳定

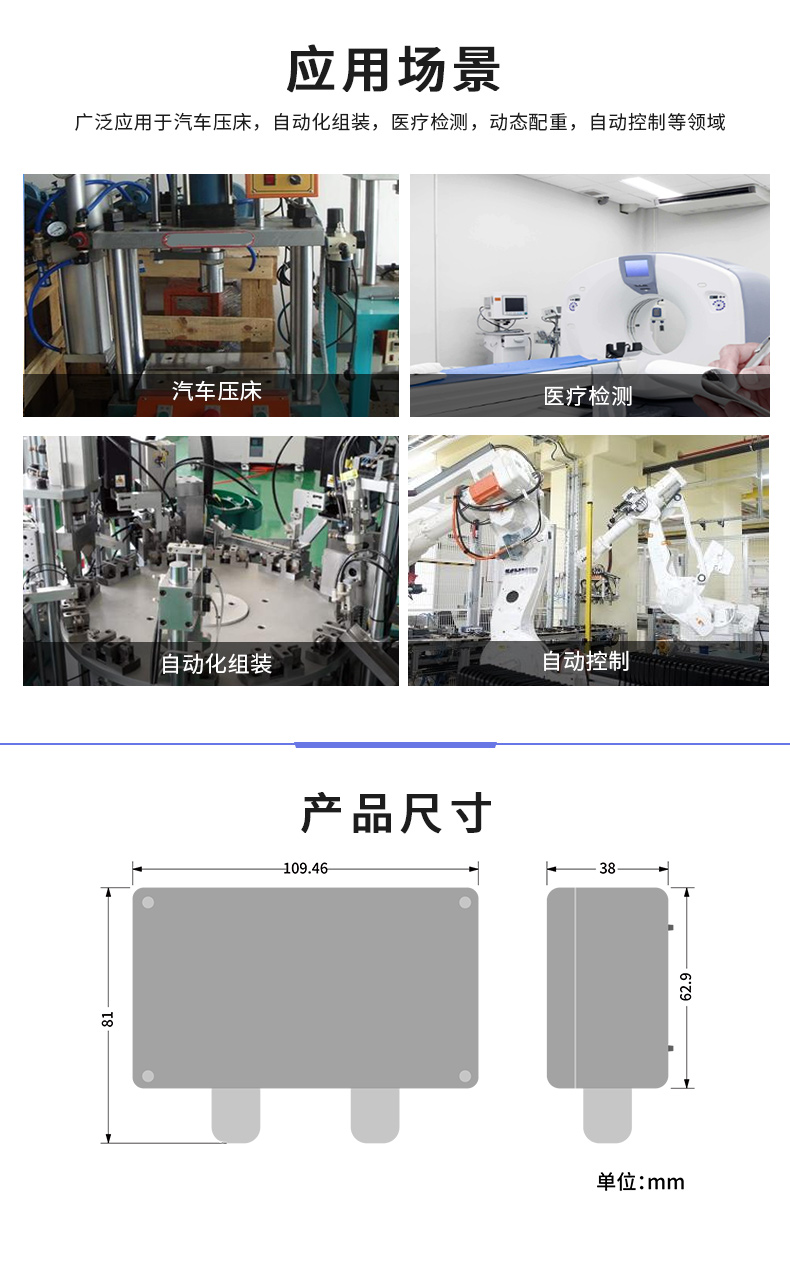

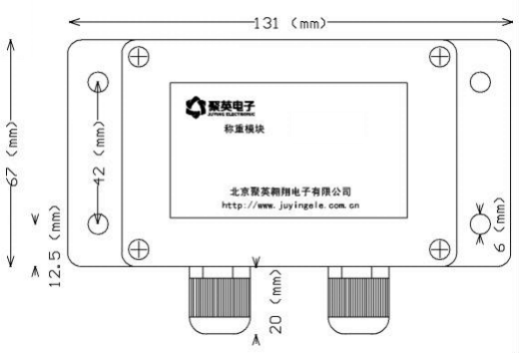

安装尺寸
