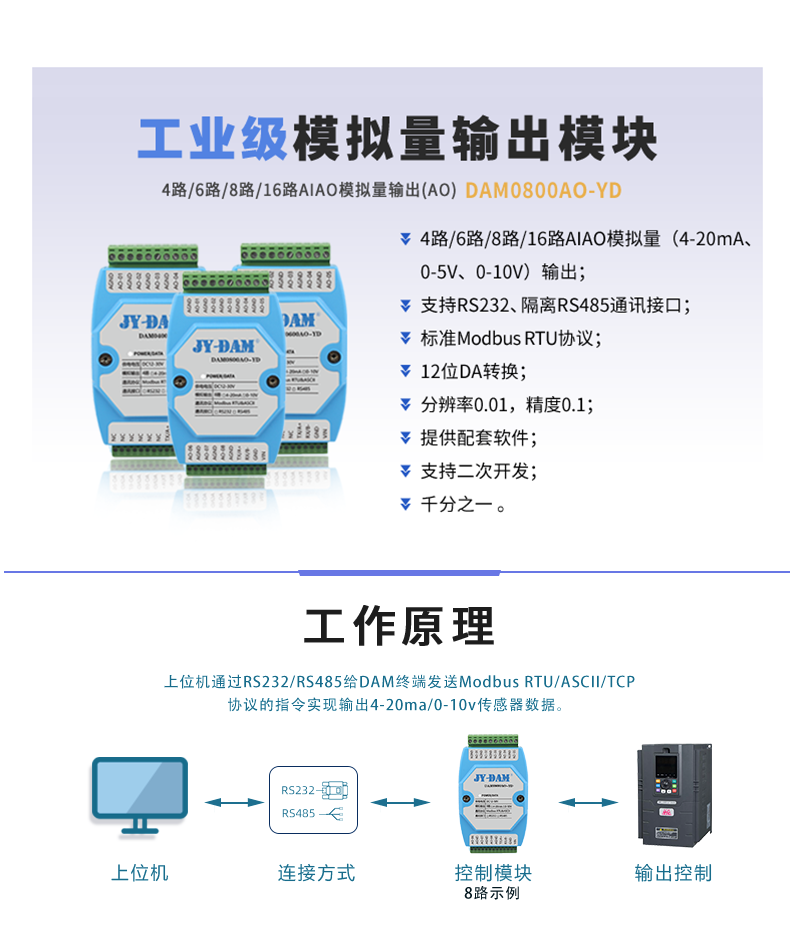

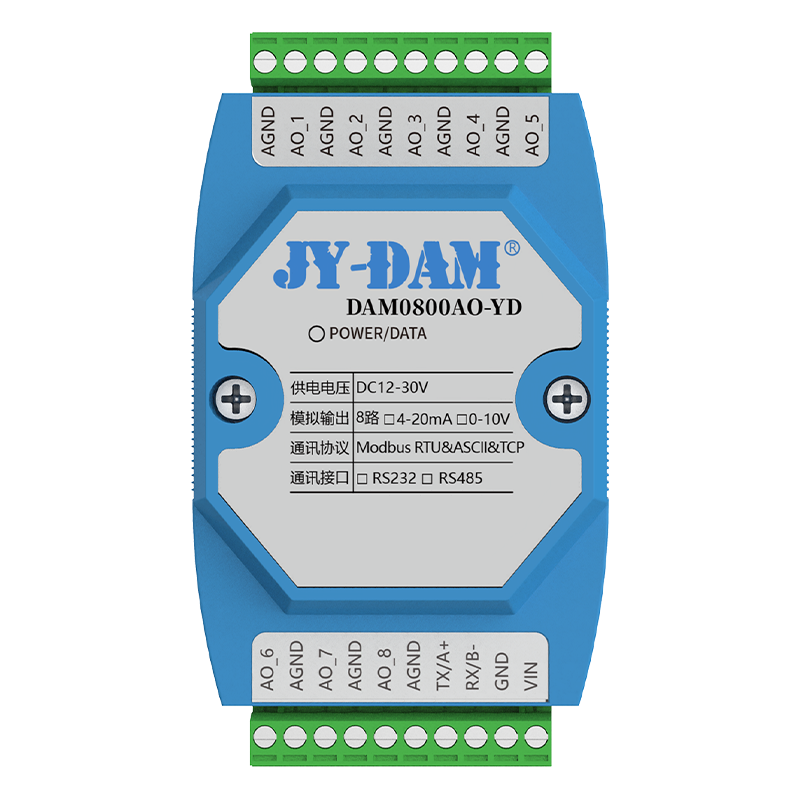

一、产品特点

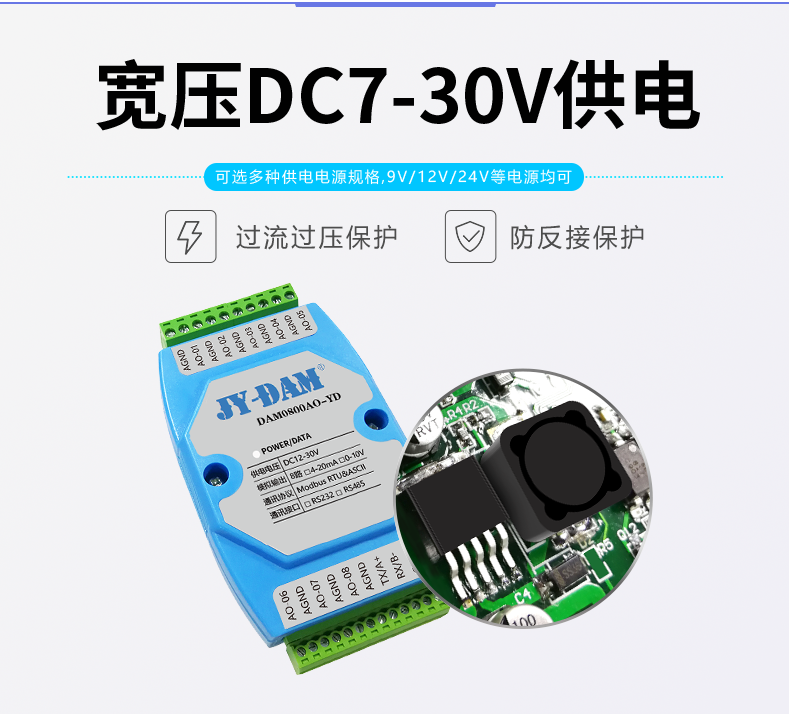

l DC12-30V 宽压供电;

l RS485 通讯光电隔离;

l 14 位高精度模拟量输出;

l 输出驱动能力强;

l 掉电记忆

l 支持标准 Modbus RTU 、Modbus TCP 、Modbus ASCII 协议。

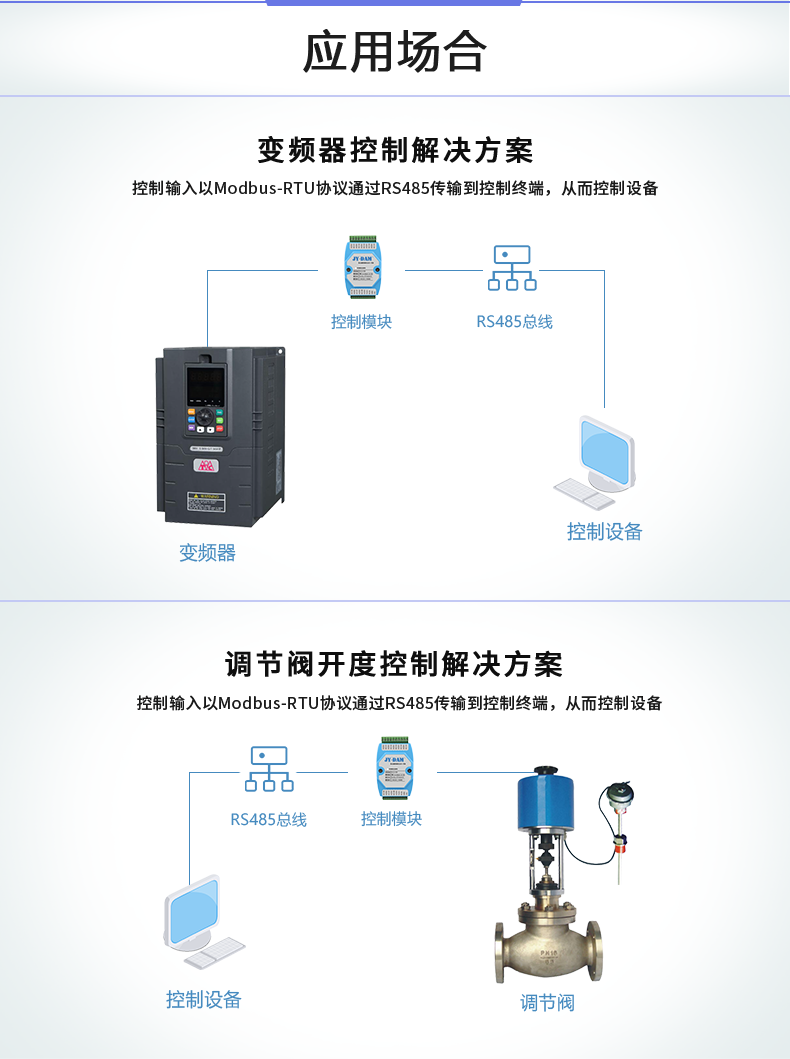

二、产品功能

l 通讯接口 RS232/RS485;

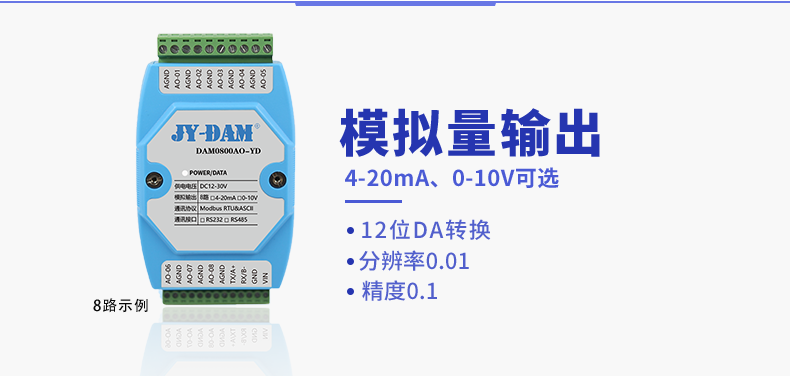

l 8 路模拟量输出(0-10V/4-20mA);

l 设备地址范围：1~255 ，支持软件配置;

l 掉电记忆可配置

l 支持波特率：2400,4800,9600, 19200,38400, 115200(可以通过软件修改，默认 9600);

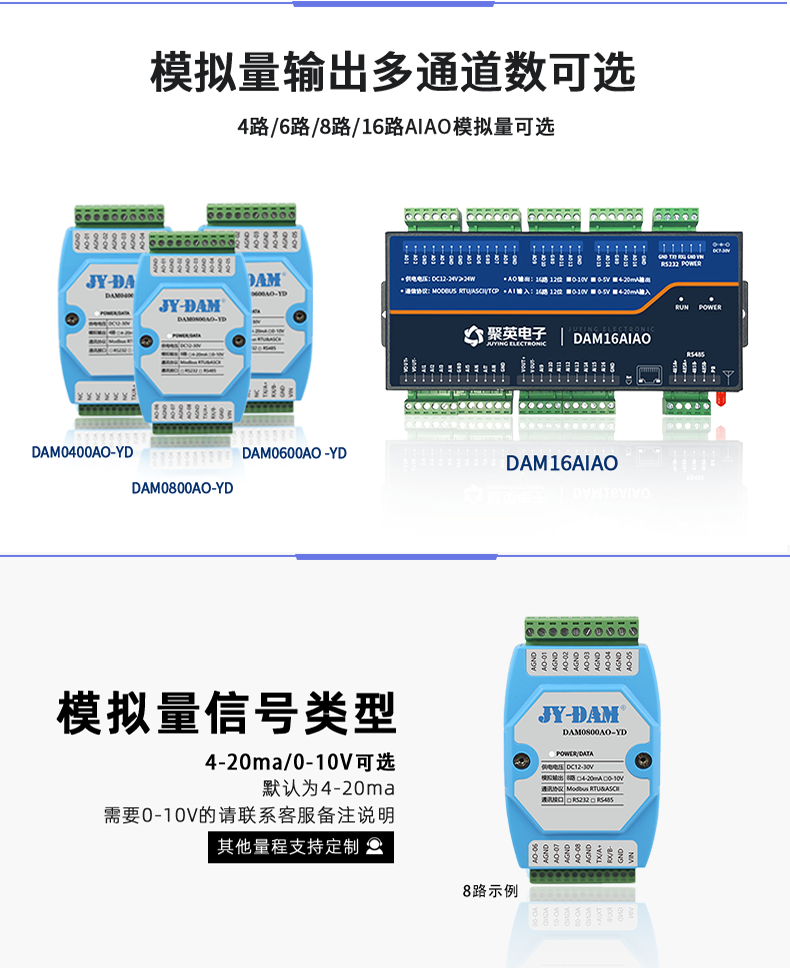

三、版本说明

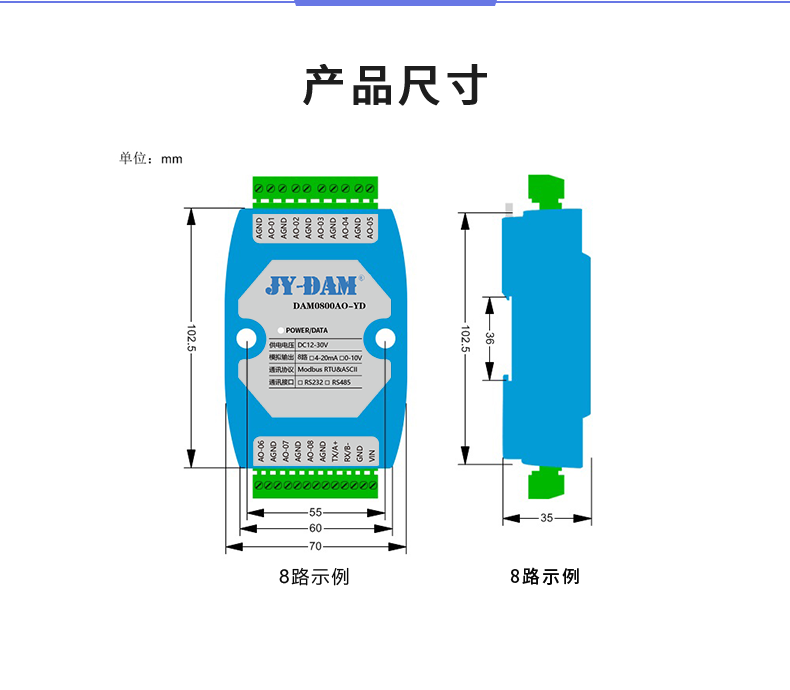

四、主要参数

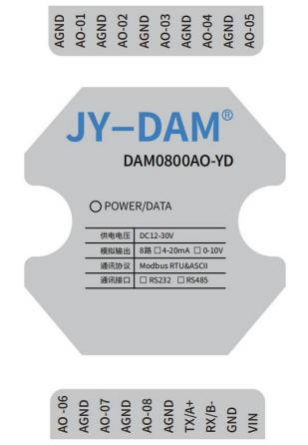

五、接口说明

1 、引脚说明

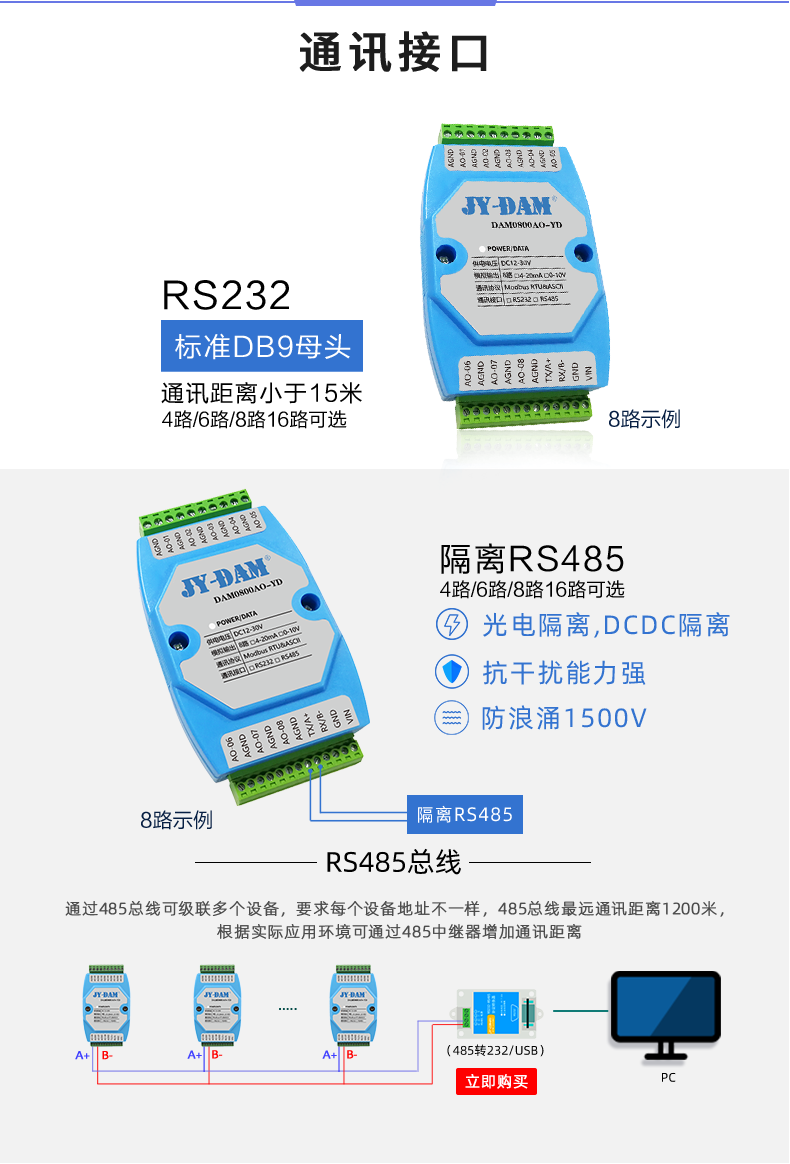

六、通讯接线说明

1 、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器) ，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

2、RS232 接线

3、USB 转 485 接线

七、输入输出接线

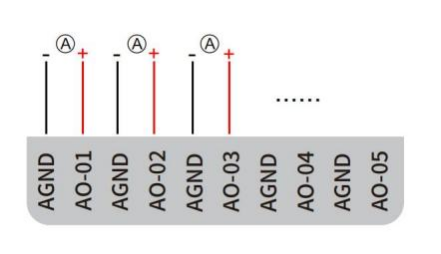

1 、模拟量输出接线示意图

模拟量输出模块直接输出电流(电压)信号，AO+接入采集器正极，GND 接入采集器负极。

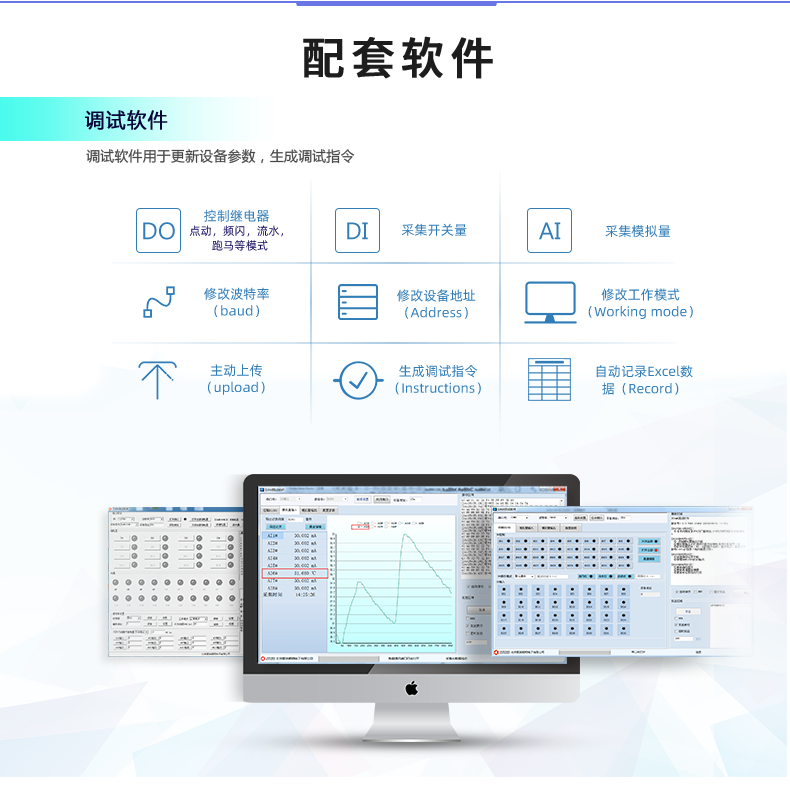

八、测试软件说明

1 、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/  聚英翱翔 DAM 调试软件使用教程.rar

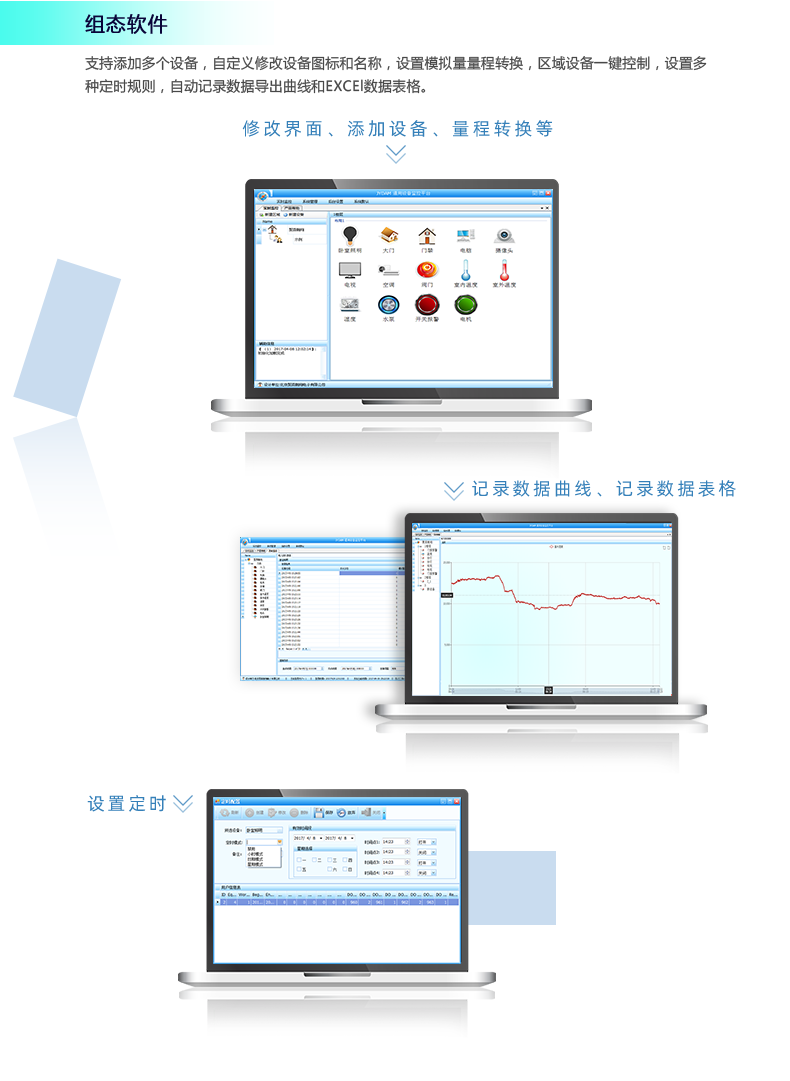

2 、软件界面

JYDAM 调试软件：

3 、通讯测试

1 选择设备当前串口号(IP 地址填写IP);

2 选择默认波特率 9600;

3 打开端口;

4 右侧有接收指令，即通讯成;

5 在不止通讯参数情况下可点击【自适应】按钮自动获取。

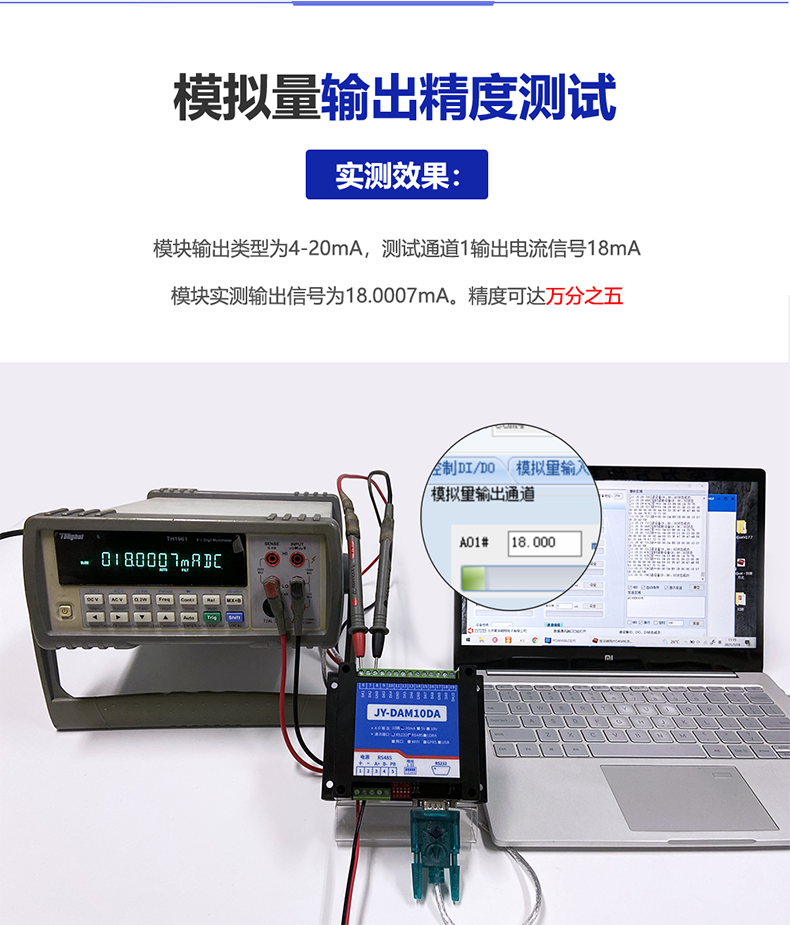

4、模拟量数据输出说明

1 选择模拟量输出;

2 选择相应产品型号;

3 通道内输入数值大小(4-20mA:4000-20000/0-10v:0-10000)，点设定既可输出。

九、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯， 用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入 254 ，然后点击软件上方“配置参数 ”即可读到设备的当前地址。

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

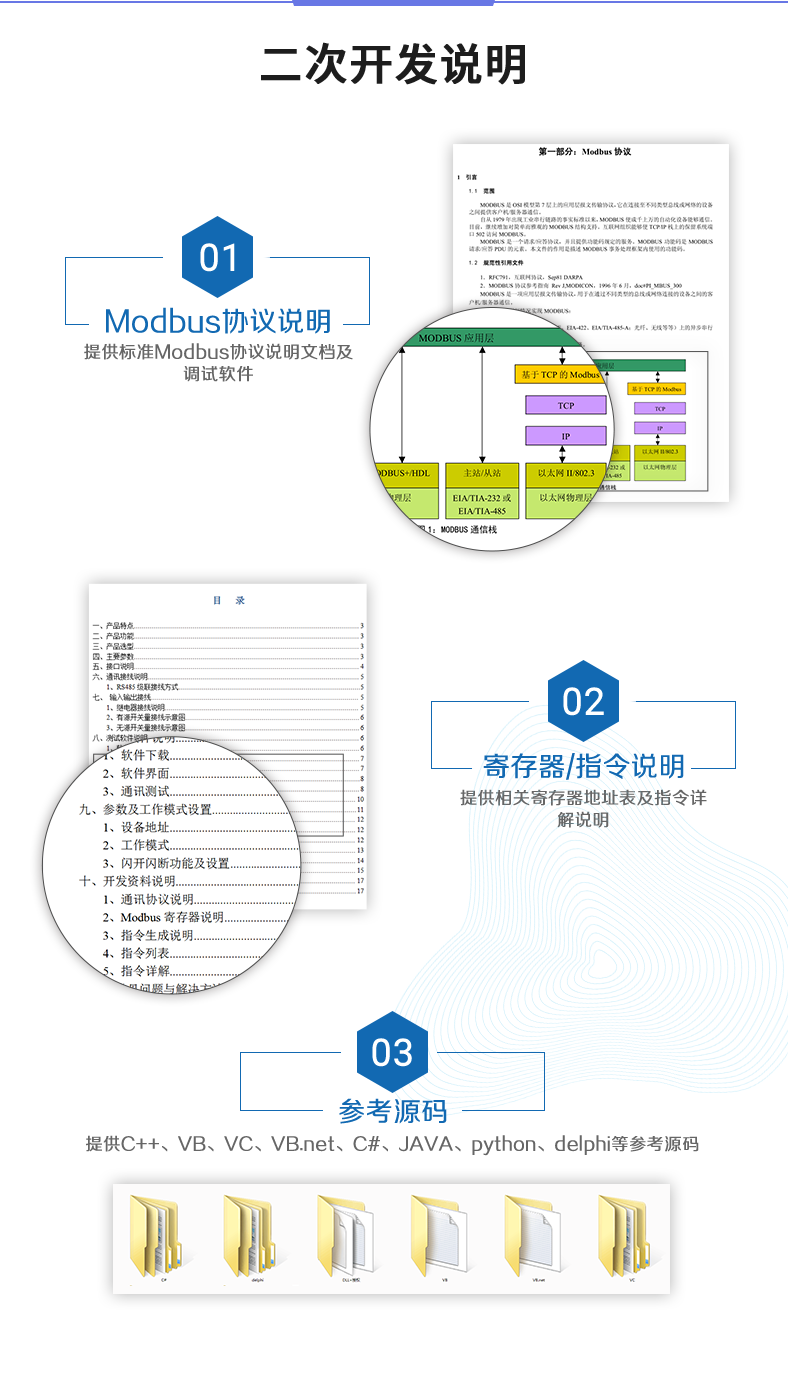

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：http://www.juyingele.com.cn/software/software/Modbus%20POLL    软件及使用教程.rar

2 、Modbus 寄存器说明

线圈寄存器地址表：

备注：

① ：使用第三方 PLC/组态与设备通讯时，Modbus 地址定义如下：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

说明： 由于不同品牌 PLC/组态软件对 Modbus 地址定义可能有不同，具体以其帮助文档中对 Modbus 的定义说明为准。

PLC 例程下载地址：https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：http://www.juyingele.com.cn/software/software/第三方组态例程.rar

② ：波特率及校验位

串口 1 保持寄存器地址 1000

串口 2 保持寄存器地址 1001

3、指令生成说明

指令可通过“聚英翱翔 JYDAM 调试软件 ”，勾选 HEX 来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4 、指令列表

5 、指令详解

5.1 、单路模拟量输出

模拟量数据与实际输出值之间的关系为：实际值=输出值*0.001

1、查询第一路模拟量输出

FE 03 00 00 00 01 90 05

模拟返回信息：

FE 03 02 00 00 AC 50

2、设置第一路模拟量输出

设置输出值与实际值的关系：输出值=实际值*1000

FE 06 00 00 01 90 9C 39

模拟返回信息：

FE 06 00 00 01 90 9C 39

5.2 、设置多路模拟量输出

FE 10 00 00 00 08 0F 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 2B 0B

模拟返回信息：

FE 10 00 00 00 08 D5 C0

十一、常见问题与解决方法

1、232 通讯，设备控制无响应，不动作

设备与上位机进行通信使用的是 232 直连线。即 RX 对 RX ，TX 对 TX ，GND 对 GND。

2 、模拟量输出无响应

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器。

3、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
