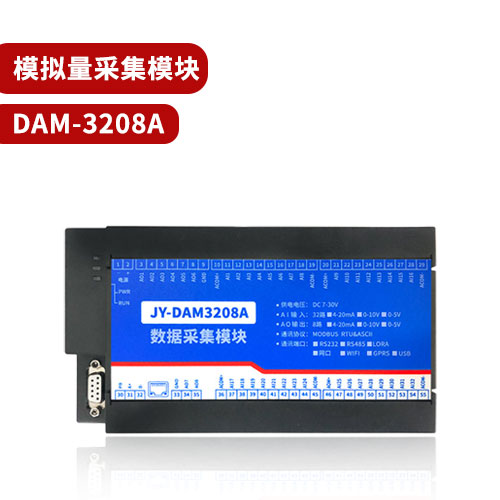

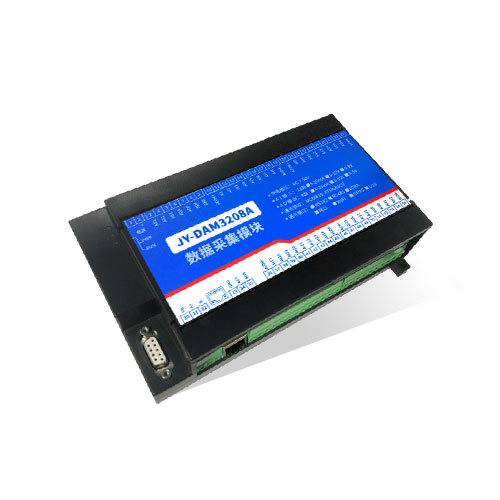

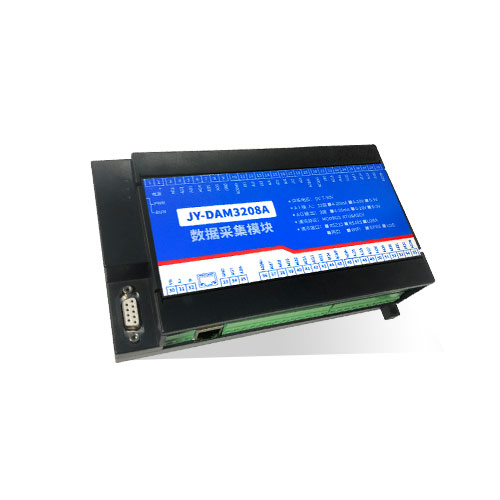

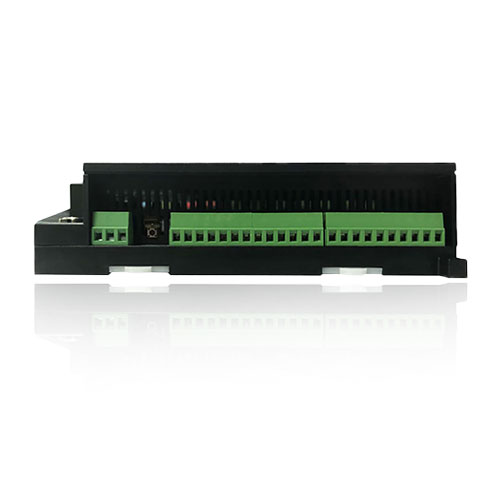

DAM3208A 模拟量采集模块

12位DA | 高精度 | 高速率

工业级模拟量采集模块，32路模拟量（4-20MA、0-5V、0-10V）输入;8路模拟量（4-20MA、0-5V、0-10V）输出;支持RS232或隔离RS485通讯接口;标准Modbus RTU协议;支持发送Modbus RTU/ASCII控制指令;提供配套...

联网方式：RS232/RS485/网口/WiFi 功能说明：32AI+8AO 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

产品特点

DC7-30V宽压供电,(模拟量输出要求DC12-30V供电)

RS485通讯隔离，输入光耦隔离

通讯接口支持RS232、RS485.

支持标准modbus协议，同时支持ASCII/RTU格式

产品功能

32路12位分辨率模拟量输入

8路模拟量输出，12位DA转换，4-20mA/0-10V/0-5V

支持波特率：2400.4800.9600.19200.38400

产品选型

型号	modbus	RS232	RS485	USB	WiFi+网口	单网口	模拟量输入	模拟量输出
DAM-3208-RS232	●	●					32	8
DAM-3208-RS232+485	●	●	●				32	8
DAM-3208-RS232+USB	●	●		●			32	8
DAM-3208-RS232+WiFi版	●	●			●		32	8
DAM-3208-RS232+单网口	●	●				●	32	8

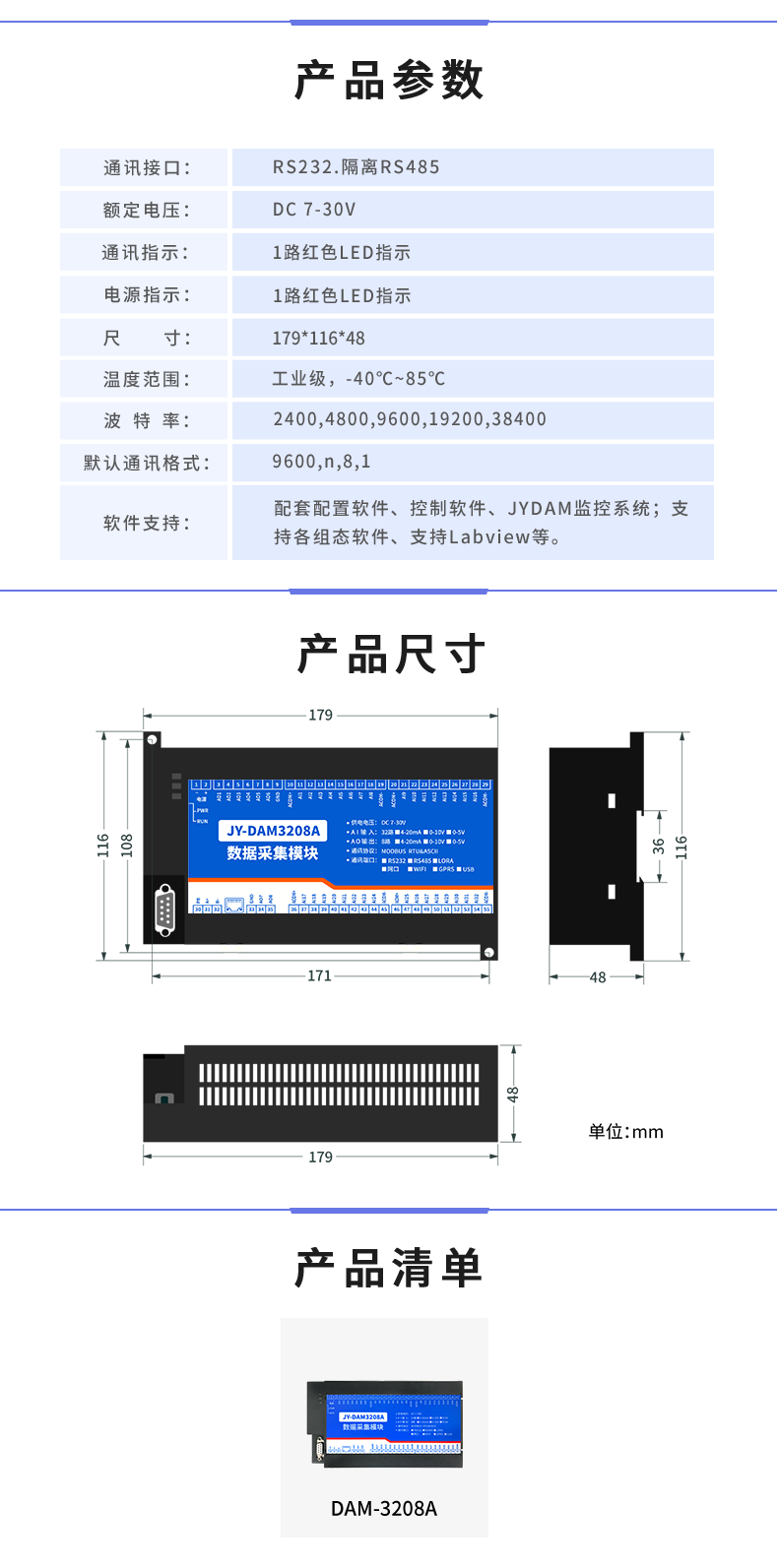

主要参数

参数	说明
数据接口	RS485、RS232
额定电压	DC 7-30V(模拟量输出要求DC12-30V供电)
电源指示	1路LED指示
通信指示	1路LED指示
温度范围	工业级，-40℃～85℃
尺寸	1809441mm
重量	330g
默认通讯格式	9600.n,8.1
波特率	2400.4800.9600.19200.38400
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

通讯接线说明

1、RS485级联接线方式

电脑自带的串口一般是RS232.需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

2、RS232接线连接方式

RS232接线为标准DB9母头接口，为直连线。

测试软件说明

1、DAM调试软件

1.1、软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

1.2、通讯测试

选择设备当前串口号，打开串口;

选择对应的产品型号;

设备地址修改为254.点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

JYDAM调试软件

2.1、软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

参数及工作模式设置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0.使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254.然后点击软件上方“读取地址”即可读到设备的当前地址。

1.3、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

开发资料说明

1.通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文版参考：http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar(软件视频教程连接)

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：3、4

指令码	含义
3	模拟量输出
4	读取模拟量

寄存器地址表：

寄存器名称		寄存器地址		说明
模拟量输入
输入1	模拟量输入 4号指令		3x0001		第一路输入
输入2			3x0002		第二路输入
输入3			3x0003		第三路输入
输入4			3x0004		第四路输入
输入5			3x0005		第五路输入
输入6			3x0006		第六路输入
输入7			3x0007		第七路输入
输入8			3x0008		第八路输入
输入9			3x0009		第九路输入
输入10			3x0010		第十路输入
输入11			3x0011		第十一路输入
输入12			3x0012		第十二路输入
输入13			3x0013		第十三路输入
输入14			3x0014		第十四路输入
输入15			3x0015		第十五路输入
输入16			3x0016		第十六路输入
输入17			3x0017		第十七路输入
输入18			3x0018		第十八路输入
输入19			3x0019		第十九路输入
输入20			3x0020		第二十路输入
输入21			3x0021		第二十一路输入
输入22			3x0022		第二十二路输入
输入23			3x0023		第二十三路输入
输入24			3x0024		第二十四路输入
输入25			3x0025		第二十五路输入
输入26			3x0026		第二十六路输入
输入27			3x0027		第二十七路输入
输入28			3x0028		第二十八路输入
输入29			3x0029		第二十九路输入
输入30			3x0030		第三十路输入
输入31			3x0031		第三十一路输入
输入32			3x0032		第三十二路输入
模拟量输出
输出1	模拟量输出 3号指令		4x0001		第一路输出
输出2			4x0002		第二路输出
输出3			4x0003		第三路输出
输出4			4x0004		第四路输出
输出5			4x0005		第五路输出
输出6			4x0006		第六路输出
输出7			4x0007		第七路输出
输出8			4x0008		第八路输出
配置参数
通信波特率	保持寄存器		4x1001		见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率
备用			4x1002		备用，用户不可写入任何值。
偏移地址			4x1003		设备地址=偏移地址+拨码开关地址
工作模式			4x1004		用户可以使用，存储用户数据
延迟时间			4x1005		用户可以使用，存储用户数据

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

指令列表

查询第1路模拟量	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查询第2路模拟量	FE 04 00 01 00 01 74 05
查询第3路模拟量	FE 04 00 02 00 01 84 05
查询第4路模拟量	FE 04 00 03 00 01 D5 C5
查询第5路模拟量	FE 04 00 04 00 01 64 04
查询第6路模拟量	FE 04 00 05 00 01 35 C4
查询第7路模拟量	FE 04 00 06 00 01 C5 C4
查询第8路模拟量	FE 04 00 07 00 01 94 04
查询第9路模拟量	FE 04 00 08 00 01 A4 07
查询第10路模拟量	FE 04 00 09 00 01 F5 C7
查询第11路模拟量	FE 04 00 0A 00 01 05 C7
查询第12路模拟量	FE 04 00 0B 00 01 54 07
查询第13路模拟量	FE 04 00 0C 00 01 E5 C6
查询第14路模拟量	FE 04 00 0D 00 01 B4 06
查询第15路模拟量	FE 04 00 0E 00 01 44 06
查询第16路模拟量	FE 04 00 0F 00 01 15 C6
查询第17路模拟量	FE 04 00 10 00 01 24 00
查询第18路模拟量	FE 04 00 11 00 01 75 C0
查询第19路模拟量	FE 04 00 12 00 01 85 C0
查询第20路模拟量	FE 04 00 13 00 01 D4 00
查询第21路模拟量	FE 04 00 14 00 01 65 C1
查询第22路模拟量	FE 04 00 15 00 01 34 01
查询第23路模拟量	FE 04 00 16 00 01 C4 01
查询第24路模拟量	FE 04 00 17 00 01 95 C1
查询第25路模拟量	FE 04 00 18 00 01 A5 C2
查询第26路模拟量	FE 04 00 19 00 01 F4 02
查询第27路模拟量	FE 04 00 1A 00 01 04 02
查询第28路模拟量	FE 04 00 1B 00 01 55 C2
查询第29路模拟量	FE 04 00 1C 00 01 E4 03
查询第30路模拟量	FE 04 00 1D 00 01 B5 C3
查询第31路模拟量	FE 04 00 1E 00 01 45 C3
查询第32路模拟量	FE 04 00 1F 00 01 14 03
查询第1~32路模拟量	FE 04 00 00 00 20 E5 DD

5、指令详解

5.1、模拟量输入

1：查询模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

发送码：FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数
00 00	查询的AD字	0x0227，即十进制551，为查询的模拟量的值
AD 24	CRC16

5.2、模拟量输出

设置第一路模拟量输出

设置输出值与实际值之间的关系是：输出值=实际值*100.如设置输出8ma，需写入800.

FE 06 00 00 03 20 CD 2D

字段	含义	备注
FE	设备地址
06	06指令	模拟量输出
00 00	地址	要设置第一路模拟量寄存器地址
03 20	数值	要设置的模拟量数值
CD 2D	CRC16

模拟返回信息：

FE 06 00 00 03 20 CD 2D

字段	含义	备注
FE	设备地址
06	04指令	模拟量输出
00 00	地址	要设置第一路模拟量寄存器地址
03 20	数值	要设置的模拟量数值
CD 2D	CRC16

5.3、设置多路模拟量输出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 13 3D

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	输出的第一路模拟量寄存器地址
00 08	输出数量	模拟量输出的数量
10	字节数	设置输出字节数
00 00 ...... 00 00	模拟量输出值	第1路模拟量输出 ...... 第8路模拟量输出
13 3D	CRC16	校验位

模拟返回信息：

FE 10 00 00 00 08 D5 C0

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	要查询的第一路模拟量寄存器地址
00 08	输出数量	模拟量输出的数量
D5 C0	CRC16
