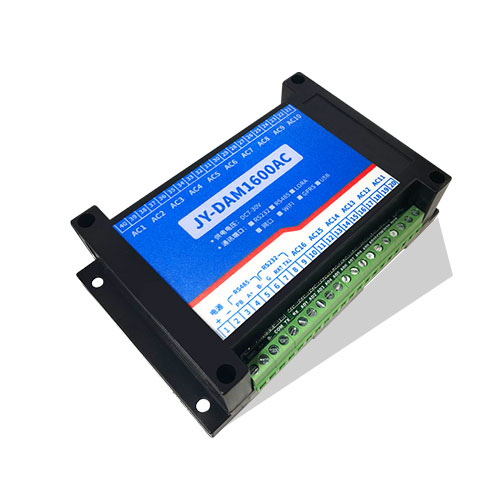

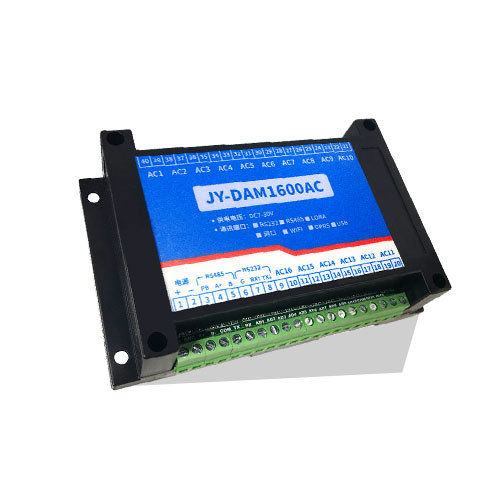

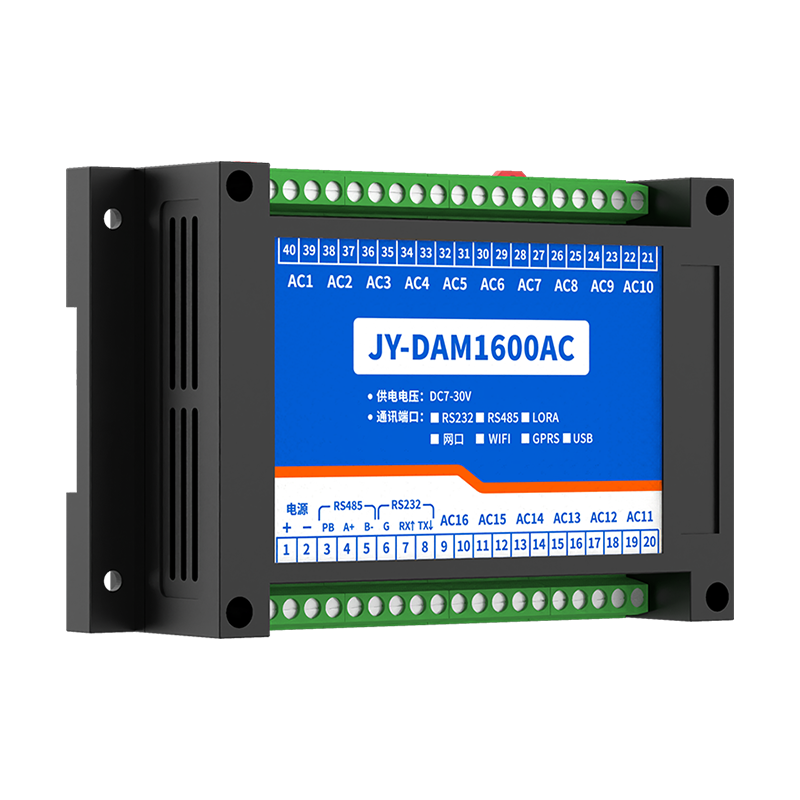

DC7-30V宽压供电;
RS485通讯隔离;
通讯接口支持RS232、RS485;
同时支持多种协议,Modbus RTU/TCP/ASCLL协议;
通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);
可以设置0-255个设备地址;
16路交流电流采集(可配30A/50A/100A/300A电流互感器)。
16路交流电流采集;
|
型号 |
modbus |
RS232 |
RS485 |
网口 |
WiFi |
交流电流 |
|
DAM1600AC-RS232+485 |
● |
● |
● |
16 |
|

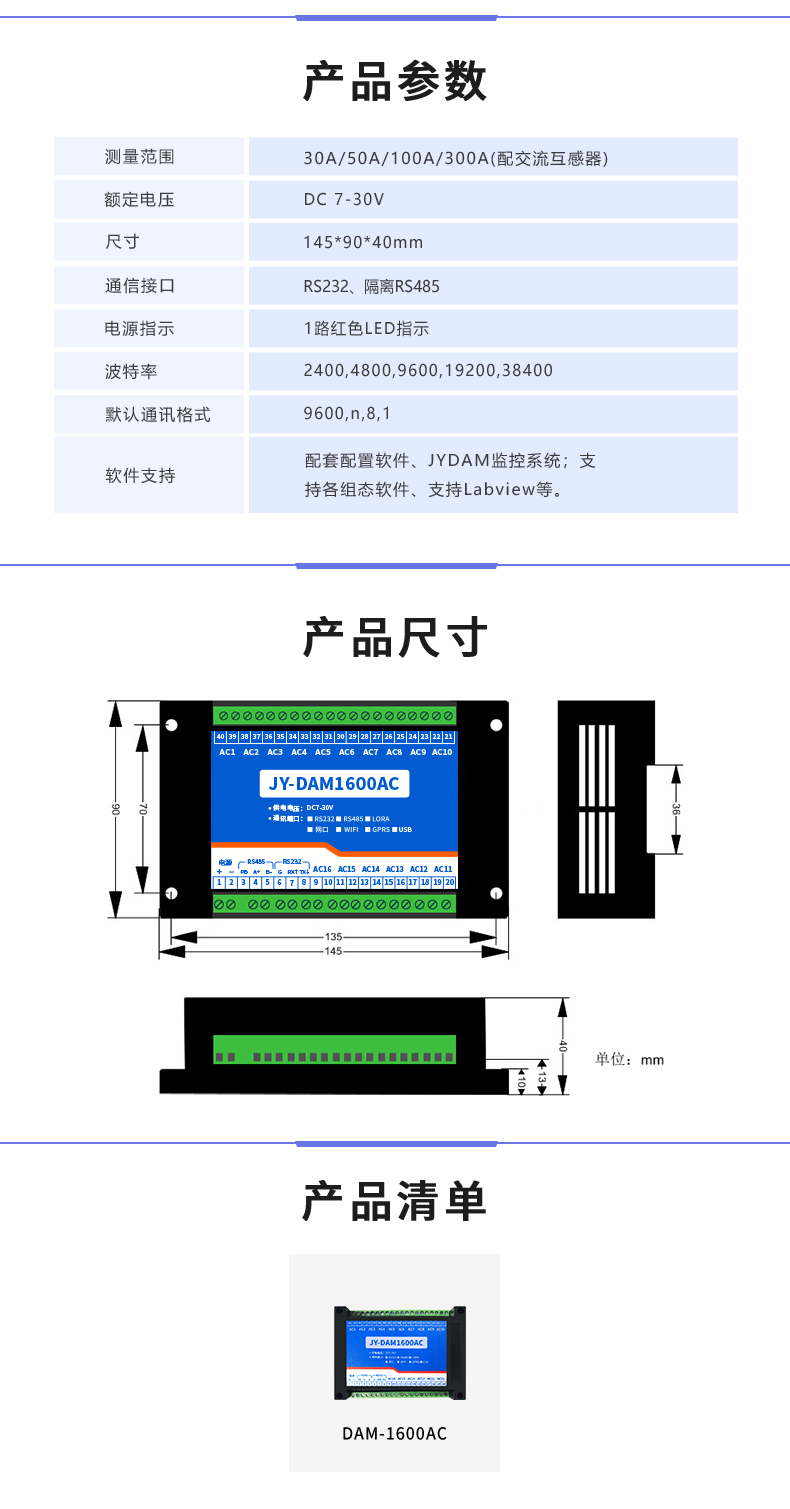

参数 |
说明 |
|
数据接口 |
RS485、RS232 |
|
额定电压 |
DC 7-30V |
|
电源指示 |
1路红色LED指示(通讯时闪烁) |
|
温度范围 |
工业级,-40℃~85℃ |
|
尺寸 |
145*94*41mm |
|
重量 |
200g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
2400,4800,9600,19200,38400 |
|
软件支持 |
配套配置软件、控制软件; |

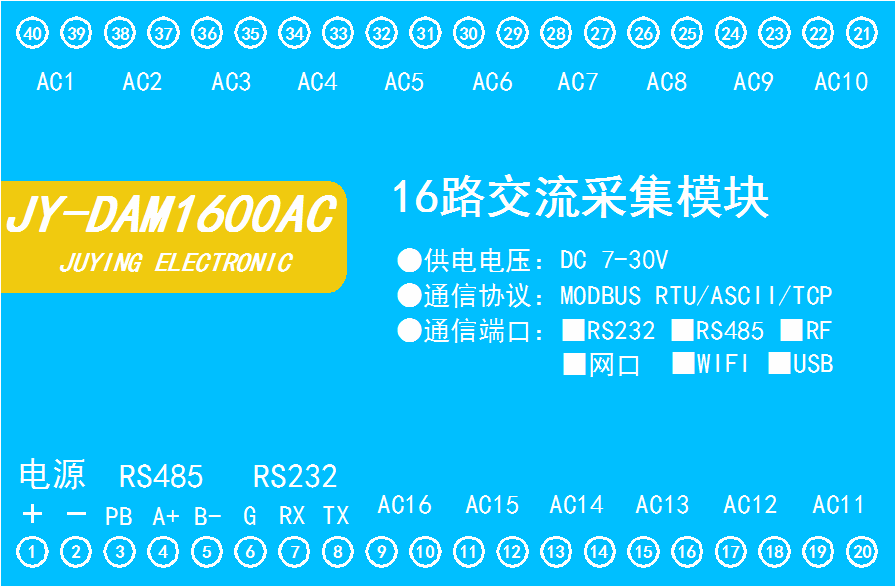

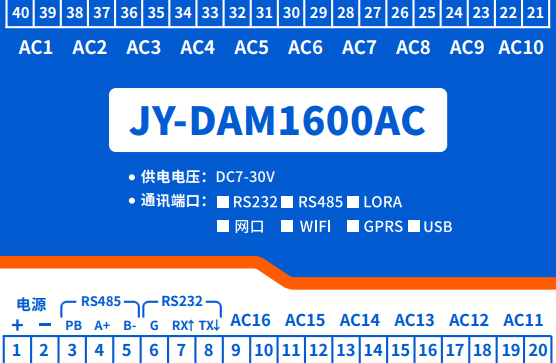

通讯接线说明

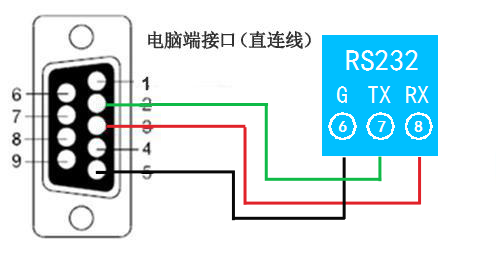

RS232使用其中2、3、5三个引脚,为直连线。

2、RS485级联接线方式

电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。
软件下载链接地址:http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

软件功能:
模拟量读取
调试信息查询
工作模式的更改
偏移地址的设定
选择设备当前串口号,打开串口;
选择对应的产品型号;
设备地址修改为254,点击“读取地址”,软件底部提示“读取成功”,读到的设备地址为“0”,软件右下方的发送和指令正确,则说明设备与电脑通讯成功。

DAM系列设备地址默认为0,使用广播地址为254进行通讯,用0无法通讯。
设备地址= 偏移地址。
设备正常通讯后,初始设备地址写入254,然后点击软件上方“读取地址”即可读到设备的当前地址。

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:
http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本产品同时支持modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:3 4
线圈寄存器地址表:
|
寄存器名称 |
寄存器地址 |
说明 |
|
|
模拟量输入 |
|||
|
输入1 |
模拟量 4号指令 |
3x0001 |
第一路输入 |
|
输入2 |
3x0002 |
第二路输入 |
|
|
输入3 |
3x0003 |
第三路输入 |
|
|
输入4 |
3x0004 |
第四路输入 |
|
|
输入5 |
3x0005 |
第五路输入 |
|
|
输入6 |
3x0006 |
第六路输入 |
|
|
输入7 |
3x0007 |
第七路输入 |
|
|
输入8 |
3x0008 |
第八路输入 |
|
|
输入9 |
3x0009 |
第九路输入 |
|
|
输入10 |
3x0010 |
第十路输入 |
|
|
输入11 |
3x0011 |
第十一路输入 |
|
|
输入12 |
3x0012 |
第十二路输入 |
|
|
输入13 |
3x0013 |
第十三路输入 |
|
|
输入14 |
3x0014 |
第十四路输入 |
|
|
输入15 |
3x0015 |
第十五路输入 |
|
|
输入16 |
3x0016 |
第十六路输入 |
|
|
配置参数 |
|||
|
互感器比例系数1 |
保持 寄存器 |
4x0101 |
第1路输入电流=采集值*比例系数1 |
|
互感器比例系数2 |
4x0103 |
第2路输入电流=采集值*比例系数2 |
|
|
互感器比例系数3 |
4x0105 |
第3路输入电流=采集值*比例系数3 |
|
|
互感器比例系数4 |
4x0107 |
第4路输入电流=采集值*比例系数4 |
|
|
互感器比例系数5 |
4x0109 |
第5路输入电流=采集值*比例系数5 |
|
|
互感器比例系数6 |
4x0111 |
第6路输入电流=采集值*比例系数6 |
|
|
互感器比例系数7 |
4x0113 |
第7路输入电流=采集值*比例系数7 |
|
|
互感器比例系数8 |
4x0115 |
第8路输入电流=采集值*比例系数8 |
|
|
互感器比例系数9 |
4x0117 |
第9路输入电流=采集值*比例系数9 |
|
|
互感器比例系数10 |
4x0119 |
第10路输入电流=采集值*比例系10 |
|
|
互感器比例系数11 |
4x0121 |
第11路输入电流=采集值*比例系数11 |
|
|
互感器比例系数12 |
4x0123 |
第12路输入电流=采集值*比例系数12 |
|
|
互感器比例系数13 |
4x0125 |
第13路输入电流=采集值*比例系13 |
|
|
互感器比例系数14 |
4x0127 |
第14路输入电流=采集值*比例系数14 |
|
|
互感器比例系数15 |
4x0129 |
第15路输入电流=采集值*比例系数15 |
|
|
互感器比例系数16 |
4x0131 |
第16路输入电流=采集值*比例系数16 |
|
|
通信波特率 |
4x1001 |
见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 |
|
|
备用 |
4x1002 |
备用,用户不可写入任何值。 |
|
|
偏移地址 |
4x1003 |
设备地址=偏移地址 |
|
|
工作模式 |
4x1004 |
用户可以使用,存储用户数据 |
|
|
延迟时间 |
4x1005 |
用户可以使用,存储用户数据 |
|
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
②:波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。


指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
查询第一路模拟量
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.01
发送码:FE 04 00 00 00 01 25 C5
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
查询输入寄存器指令 |
|
00 00 |
起始地址 |
要查询的第一路模拟量寄存器地址 |
|
00 01 |
查询数量 |
要查询的模拟量数量 |
|
25 C5 |
CRC16 |
模拟返回信息:
返回码:FE 04 02 00 00 AD 24
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
返回指令:如果查询错误,返回0x82 |
|
02 |
字节数 |
返回状态信息的所有字节数 |
|
00 00 |
查询的AD字 |
0x0227,即十进制551,为查询的模拟量AD字的值 |
|
AD 24 |
CRC16 |
查询1~16路模拟量
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.01
发送码:FE 04 00 00 00 20 E5 C9
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
查询输入寄存器指令 |
|
00 00 |
起始地址 |
要查询的模拟量寄存器地址 |
|
00 10 |
查询数量 |
要查询的模拟量数量 |
|
E5 C9 |
CRC16 |
模拟返回信息:
返回码:FE 04 20 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 88 62
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04指令 |
返回指令:如果查询错误,返回0x82 |
|
20 |
字节数 |
返回状态信息的所有字节数 |
|
00 00 ... 00 00 |
查询的AD字 |
2个字节一个数据,高位在前,低位在后 |
|
88 62 |
CRC16 |
