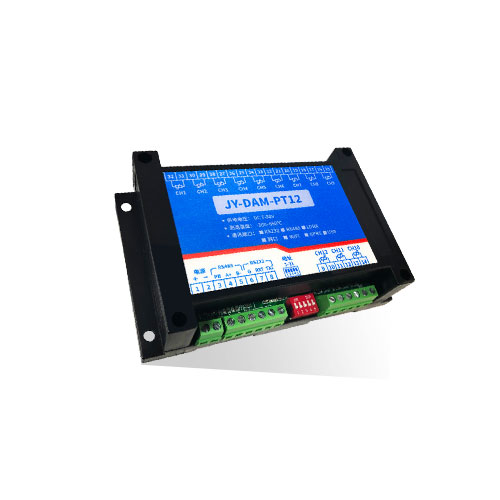

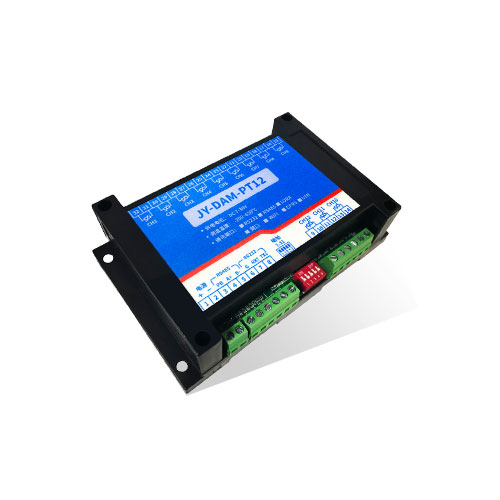

型号 | modbus | RS232 | RS485 | USB | WiFi | PT100 |
DAM-PT12-RS232 | ● | ● | 12 | |||
DAM-PT12-RS232+485 | ● | ● | ● | 12 | ||
DAM-PT12-RS232+USB | ● | ● | ● | 12 | ||
DAM-PT12-RS232+WiFi | ● | ● | ● | 12 |
参数 | 说明 |
数据接口 | RS485、RS232、以太网接口、USB(接口可选) |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
通讯指示 | 与电源指示灯共用 |
温度范围 | -200℃到650℃ |
温度分辨率 | 0.1% |
尺寸 | 145*94*41mm |
重量 | 300g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |

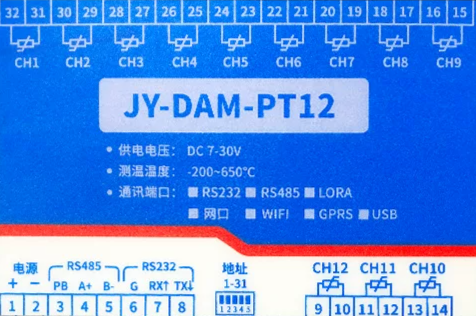

232采用标准的2脚、3脚、5脚通讯,为直连线。
电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。

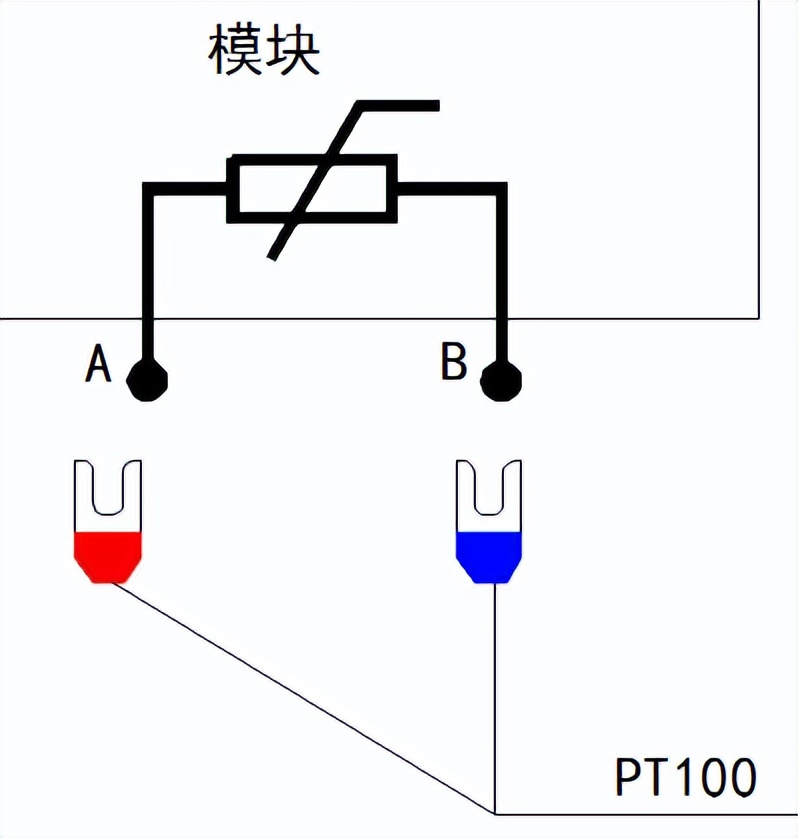

PT100采用二线制接线方式
获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.01
软件下载链接地址:http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar
软件功能:

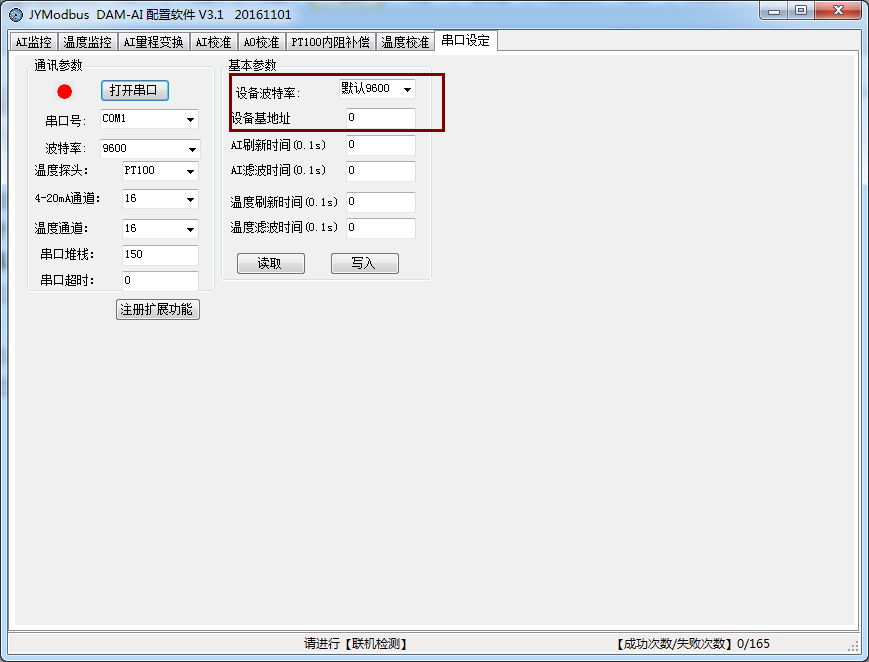

打开采集配置软件,选择串口设定菜单,在通讯参数中点击关闭串口,选择相应的串口号和波特率(默认9600),超时时间和最小间隔都改成50ms。基本参数中设备型号选择PT08。点击打开串口 ,点击 读取 按钮,在下边信息栏中显示读取成功,则表示联机成功,(若显示通信失败,请确定串口接线,串口号,波特率和地址是否正确)。
确定通信成功后,在基本参数中选择正确的波特率和需要配置的设备地址,点击写入,若是下边信息栏种显示写入成功,则说明操作成功,可以点击读取,确定操作结果。
设备地址由拨码开关地址和设备基地址两部分构成。
拨码开关地址:是五位拨码开关地址。(范围0~31)
设备基地址:是指软件设置的地址,也叫偏移地址。
具体关系是:设备地址=拨码开关地址+设备基地址(无拨码开关设备:设备地址=设备基地址)。
修改设备地址如果小于31,即用拨码开关。如果大于31,需要修改设备基地址。
如:设置设备地址为100,拨码开关地址拨为0,设备基地址应该写入100。
2.3、PT100线阻修正
线损补偿菜单下可补偿传感器温度。线损值与温度对应关系: 380毫欧 = 1℃
如:现在实际温度是20度,第一路显示温度是20.1度,说温度高了0.1度,对应PT100电阻是38毫欧,在线损值输入框填入3.8,点击第一路后边的
。写入成功后会在前边显示写入结果,就完成了第一路的修正;
反之实际温度是20.1度,第一路显示温度是20度,说温度低了0.1度,对应PT100电阻是38毫欧,在线损值输入框填入-3.8,点击第一路后边的
。写入成功后会在前边显示写入结果,就完成了第一路的修正。以此类推,可以修正其他通道。
聚英组态软件可监控菜单下可以实时监控每路的温度及变化曲线,并可导出历史数据和历史曲线记录。
若要控制多个设备,可以用我们公司提供的“聚英组态软件”,详见【聚英组态软件说明.pdf】。
软件下载地址:
http://www.juyingele.com.cn/zlxz/danziliao/980.html

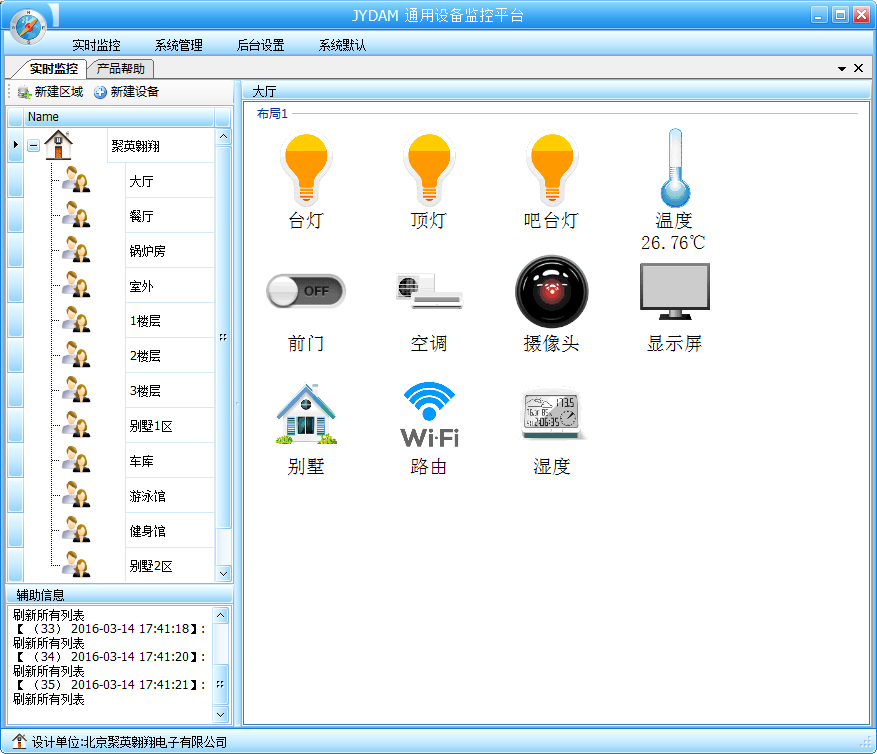

主界面

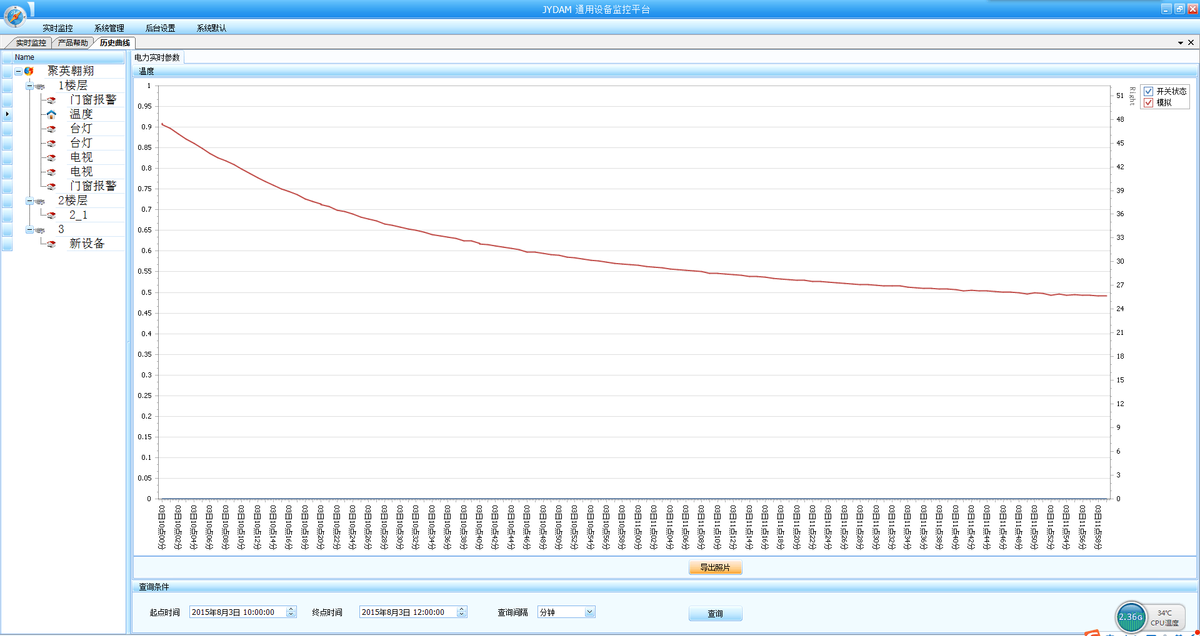

设备曲线记录
DAM系列设备地址默认为0,使用广播地址为254进行通讯,用0无法通讯。
设备地址=拨码开关地址+偏移地址。
设备正常通讯后,初始设备地址写入254,然后点击软件上方“读取地址”即可读到设备的当前地址。
点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar(软件视频教程连接)
本产品支持modbus RTU 格式。
本控制卡主要为温度寄存器,支持以下指令码:3、4、6
指令码 | 含义 |
3 | 读取配置数据 |
4 | 读取温度数据 |
6 | 修改配置数据 |
寄存器地址表:
寄存器名称 | 寄存器地址 | 数据类型 | 说明 | ||
温度输入 | |||||
输入1 | 温度输入 4号指令 | 3x0001 | S16(16位有符号)或 U16(16位无符号) | 第一路温度输入【-200-327℃】 第一路温度输入【0-650℃】 | |
输入2 | 3x0002 | S16(16位有符号)或 U16(16位无符号) | 第二路温度输入【-200-327℃】 第二路温度输入【0-650℃】 | ||
输入3 | 3x0003 | S16(16位有符号)或 U16(16位无符号) | 第三路温度输入【-200-327℃】 第三路温度输入【0-650℃】 | ||
输入4 | 3x0004 | S16(16位有符号)或 U16(16位无符号) | 第四路温度输入【-200-327℃】 第四路温度输入【0-650℃】 | ||
输入5 | 3x0005 | S16(16位有符号)或 U16(16位无符号) | 第五路温度输入【-200-327℃】 第五路温度输入【0-650℃】 | ||
输入6 | 3x0006 | S16(16位有符号)或 U16(16位无符号) | 第六路温度输入【-200-327℃】 第六路温度输入【0-650℃】 | ||
输入7 | 3x0007 | S16(16位有符号)或 U16(16位无符号) | 第七路温度输入【-200-327℃】 第七路温度输入【0-650℃】 | ||
输入8 | 3x0008 | S16(16位有符号)或 U16(16位无符号) | 第八路温度输入【-200-327℃】 第八路温度输入【0-650℃】 | ||
输入9 | 3x0009 | S16(16位有符号)或 U16(16位无符号) | 第九路温度输入【-200-327℃】 第九路温度输入【0-650℃】 | ||
输入10 | 3x0010 | S16(16位有符号)或 U16(16位无符号) | 第十路温度输入【-200-327℃】 第十路温度输入【0-650℃】 | ||
输入11 | 3x0011 | S16(16位有符号)或 U16(16位无符号) | 第十一路温度输入【-200-327℃】 第十一路温度输入【0-650℃】 | ||
输入12 | 3x0012 | S16(16位有符号)或 U16(16位无符号) | 第十二路温度输入【-200-327℃】 第十二路温度输入【0-650℃】 | ||
输入1 | 3x0051 | Float(浮点数) | 第一路温度输入【-200-650℃】 | ||
输入2 | 3x0053 | Float(浮点数) | 第二路温度输入【-200-650℃】 | ||
输入3 | 3x0055 | Float(浮点数) | 第三路温度输入【-200-650℃】 | ||
输入4 | 3x0057 | Float(浮点数) | 第四路温度输入【-200-650℃】 | ||
输入5 | 3x0059 | Float(浮点数) | 第五路温度输入【-200-650℃】 | ||
输入6 | 3x0061 | Float(浮点数) | 第六路温度输入【-200-650℃】 | ||
输入7 | 3x0063 | Float(浮点数) | 第七路温度输入【-200-650℃】 | ||
输入8 | 3x0065 | Float(浮点数) | 第八路温度输入【-200-650℃】 | ||
输入9 | 3x0067 | Float(浮点数) | 第九路温度输入【-200-650℃】 | ||
输入10 | 3x0069 | Float(浮点数) | 第十路温度输入【-200-650℃】 | ||
输入11 | 3x0071 | Float(浮点数) | 第十一路温度输入【-200-650℃】 | ||
输入12 | 3x0073 | Float(浮点数) | 第十二路温度输入【-200-650℃】 | ||
配置参数 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 | ||
备用 | 4x1002 | 备用,用户不可写入任何值。 | |||
偏移地址 | 4x1003 | 设备地址=偏移地址+拨码开关地址 | |||
工作模式 | 4x1004 | 用户可以使用,存储用户数据 | |||
延迟时间 | 4x1005 | 用户可以使用,存储用户数据 |
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
查询第1路温度 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查询第2路温度 | FE 04 00 01 00 01 74 05 |
查询第3路温度 | FE 04 00 02 00 01 84 05 |
查询第4路温度 | FE 04 00 03 00 01 D5 C5 |
查询第5路温度 | FE 04 00 04 00 01 64 04 |
查询第6路温度 | FE 04 00 05 00 01 35 C4 |
查询第7路温度 | FE 04 00 07 00 01 94 04 |
查询第8路温度 | FE 04 00 08 00 01 A4 07 |
查询第9路温度 | FE 04 00 09 00 01 F5 C7 |
查询第10路温度 | FE 04 00 0A 00 01 05 C7 |
查询第11路温度 | FE 04 00 0B 00 01 54 07 |
查询第12路温度 | FE 04 00 0C 00 01 E5 C6 |
查询1~12路温度 | FE 04 00 00 00 0C E4 00 |
获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.01
查询第一路温度(查询整型寄存器地址,查询温度范围是-200-327℃或者0-650℃)
FE040000000125C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00(TH) 00(TL) | 查询的AD字 | TH为温度高字节,TL 为温度低字节 |
AD 24 | CRC16 |
查询第一路温度(查询浮点数寄存器地址,查询温度范围是-200-650℃)
查询第一路温度float类型
FE 04 00 32 00 02 C4 0B
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 32 | 起始地址 | 要查询的第一路模拟量float类型寄存器地址 |
00 02 | 查询数量 | 要查询的模拟量数量 |
C4 0B | CRC16 |
模拟返回信息:
FE 04 04 41 CB 70 A4 B5 32
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
04 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
41 CB 70 A4 | 查询的AD字 | 换算回来数值是25.43 |
AD 24 | CRC16 |
