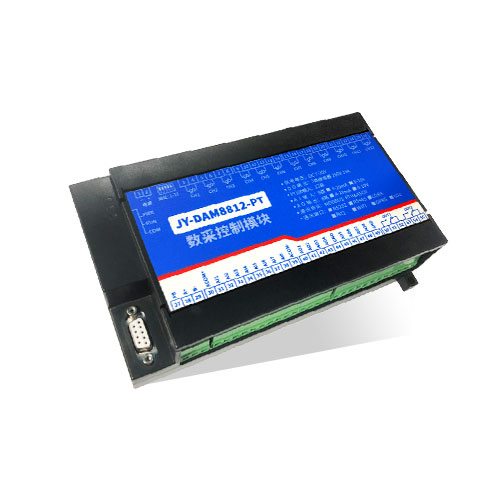

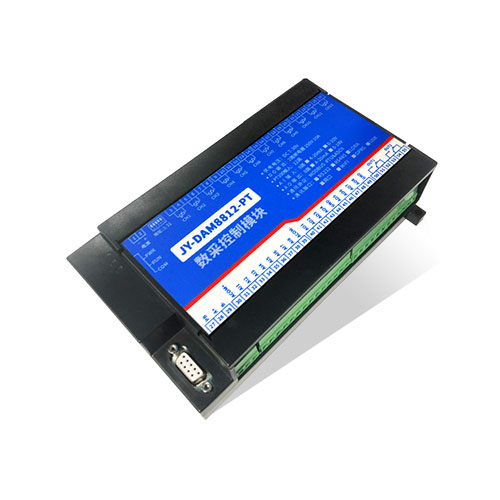

一、产品特点

• DC7-30V宽压供电；
• RS485通讯隔离，输入光耦隔离；
• 通讯接口支持RS232、RS485；
• 支持标准modbus协议；
• 测量芯片采用24位AD转换器,精度可做到0.01度。

二、产品功能

• 12路PT100采集通道；
• 8路模拟量输入通道；
• 8路模拟量输出通道；
• 2路继电器输出；
• 支持5位寻址地址；
• 支持波特率：2400,4800,9600,19200,38400,115200。

三、产品选型

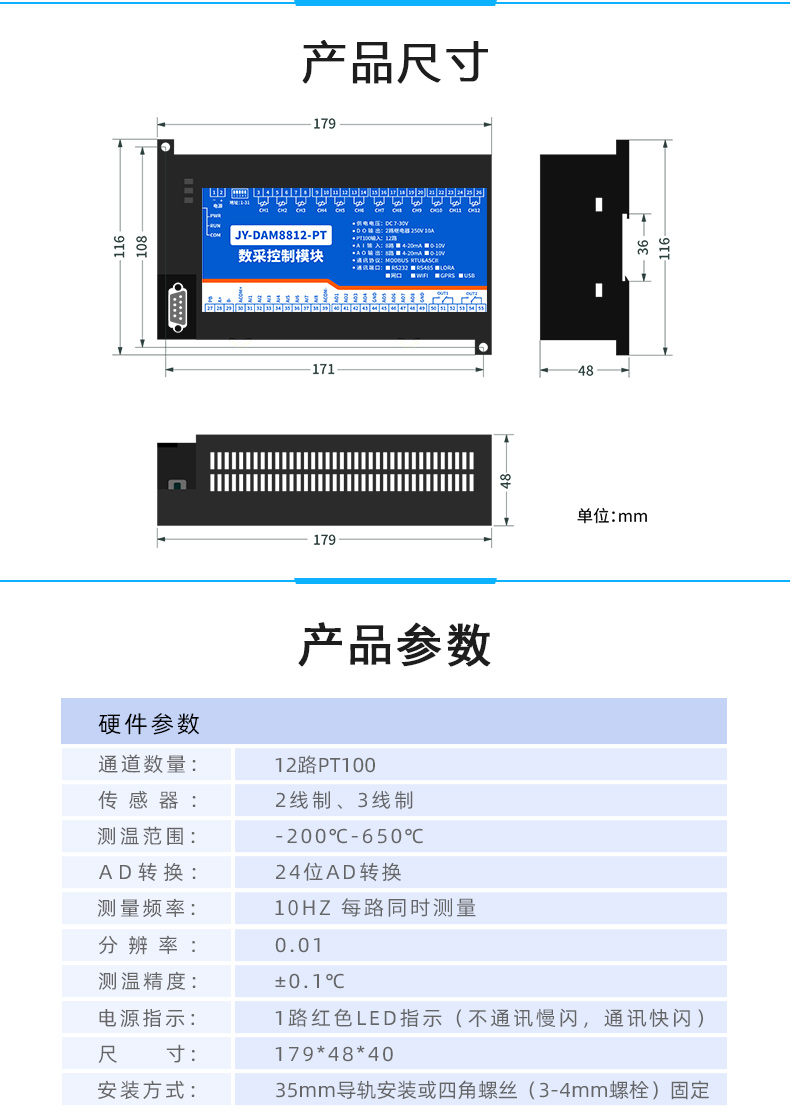

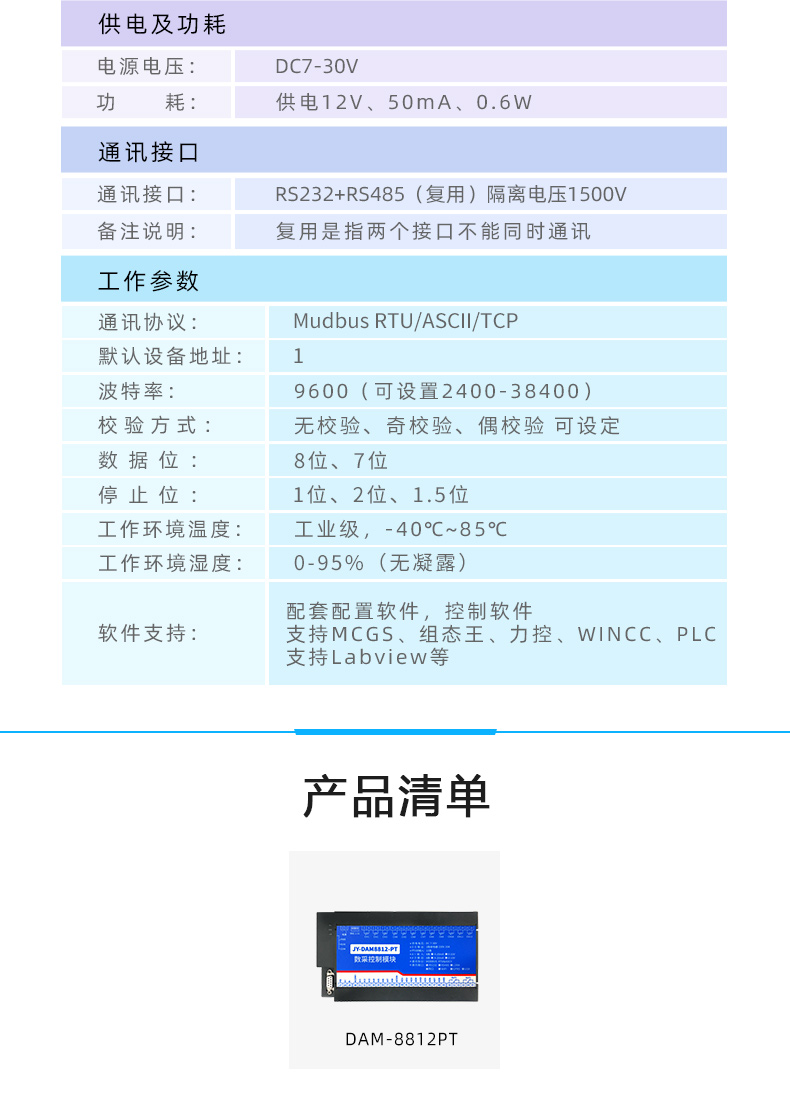

四、主要参数

五、接口说明

六、通讯接线说明

1、RS232接线方式

RS232接线为标准DB9母头接口，为直连线。

2、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、输入输出接线

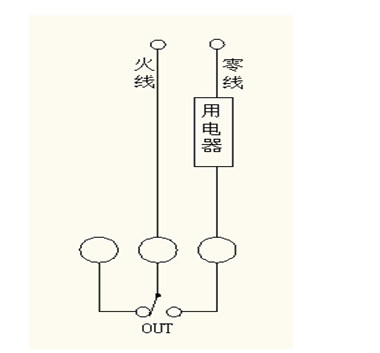

2、继电器接线说明

模拟量接线示意图

下图中采集卡中的AD接口指AI_1-AI_8，GND指COM-。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

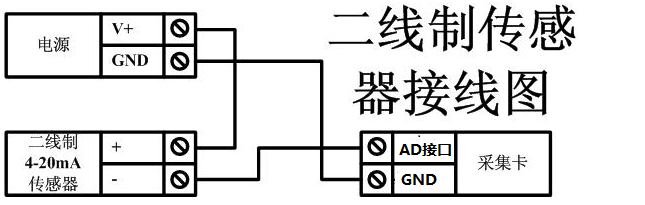

二线制：

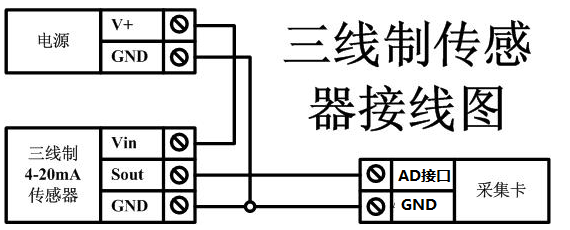

三线制：

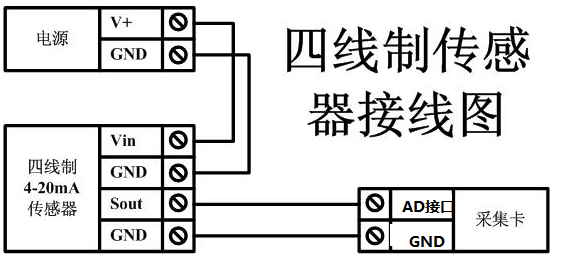

四线制：

4、模拟量输出接线

AO1-AO8为输出正极，GND为信号地线。

设置输出值与实际值之间的关系是：输出值=实际值*100，如设置输出4ma，写写入400。

八、测试软件说明

1、软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar（软件视频教程连接）

2、软件界面

软件功能

• 继电器状态查询
• 继电器独立控制
• 模拟量读取
• 开关量状态查询
• 调试信息查询
• 工作模式的更改
• 偏移地址的设定
• 继电器整体控制

3、通讯测试

1. 选择设备当前串口号，打开串口；
2. 选择对应的产品型号；
3. 设备地址修改为254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

九、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=拨码开关地址+偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“读取地址”即可读到设备的当前地址。

1.3、拨码开关地址

1. 五个拨码全都拨到“ON”位置时，为地址“31”；
2. 五个拨码全都拨到“OFF”位置时，为地址“0”；
3. 最左边1为二进制最低位。
4. 地址表：

1.4、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

3、闪开闪断功能及设置

3.1、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次（闭合时断开，断开时闭合）；

闪开模式：对继电器每操作一次，继电器则闭合1秒（实际时间【单位秒】=设置数字*0.1）后自行断开；

闪断模式：对继电器每操作一次，继电器则断开1.秒（时间可调）后自行闭合；

3.2、闪断闪开的设置

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。（后边时间可自行设置，实际时间=填写数字*0.1【单位秒】）

注：闪断闪开模式不能写入设备芯片内，软件上选择闪断闪开模式后，所有通道都为闪断闪开模式下，可通过发送单个通道的闪断闪开指令来进行单个通道的控制，不影响其他通道的正常控制。

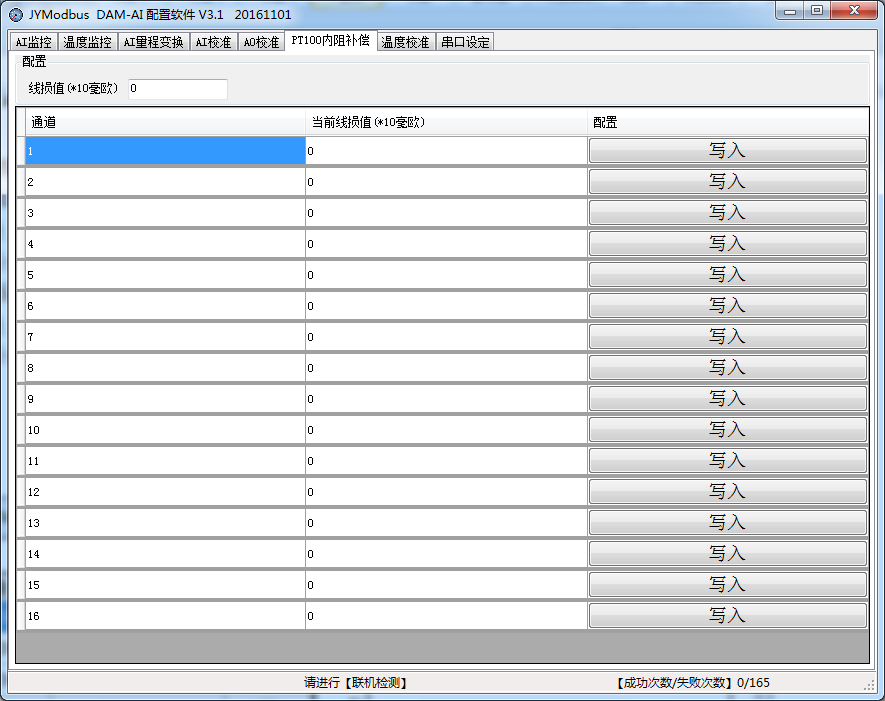

4、PT100线阻修正

线损补偿菜单下可补偿传感器温度。线损值与温度对应关系： 380毫欧 = 1℃

如：现在实际温度是20度，第一路显示温度是20.1度，说温度高了0.1度，对应PT100电阻是38毫欧，在线损值输入框填入3.8，点击第一路后边的

。写入成功后会在前边显示写入结果，就完成了第一路的修正；

反之实际温度是20.1度，第一路显示温度是20度，说温度低了0.1度，对应PT100电阻是38毫欧，在线损值输入框填入-3.8，点击第一路后边的

。写入成功后会在前边显示写入结果，就完成了第一路的修正。以此类推，可以修正其他通道。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、5、6

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

4.1、温度和模拟量发送指令

4.2、继电器发送指令

5、指令详解

5.1、模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询第一路模拟量AD字

FE 04 00 14 00 01 65 C1

模拟返回信息：

FE 04 02 00 00 AD 24

5.3、模拟量输出

设置输出值与实际值之间的关系是：输出值=实际值*100，如设置输出4ma，写写入400。

设置第一路模拟量输出

FE 06 00 00 01 90 9C 39

模拟返回信息：

FE 06 00 00 01 90 9C 39

3、设置多路模拟量输出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模拟返回信息：

FE 10 00 00 00 08 54 01

5.4、继电器输出

查询16路继电器

FE 01 00 00 00 10 29 C9

继电器卡返回信息：

FE 01 01 00 61 9C
