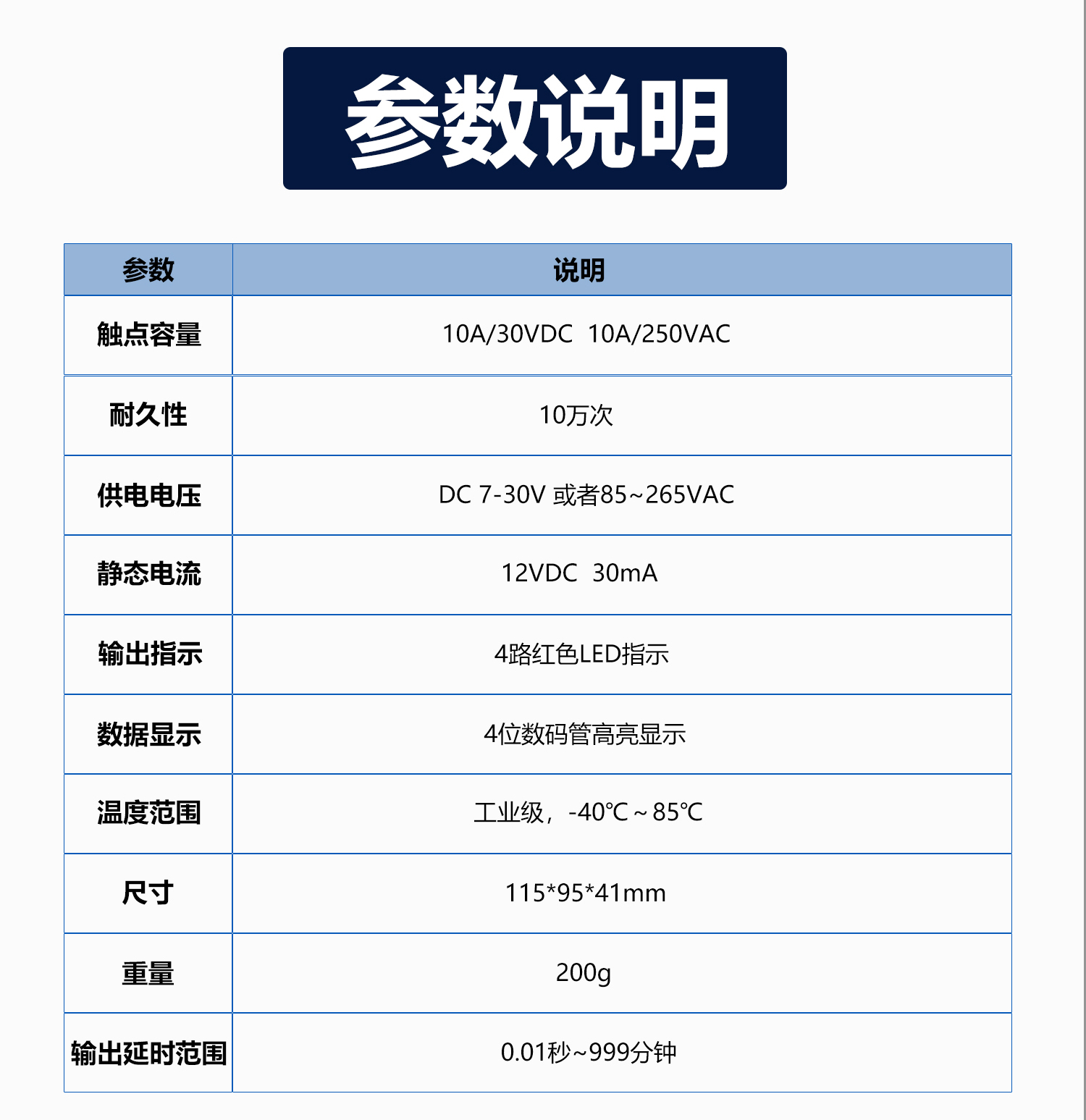

触点容量

10A/30VDC     10A/250VAC

耐久性

10 万次

供电电压

DC 7-30V  或者 85~265VAC

静态电流

12VDC    30mA

输出指示

4 路红色 LED 指示

数据显示

4 位数码管高亮显示

温度范围

工业级，-40℃~85℃

尺寸

115*95*41mm

重量

200g

输出延时范围

0.01 秒~999 分钟

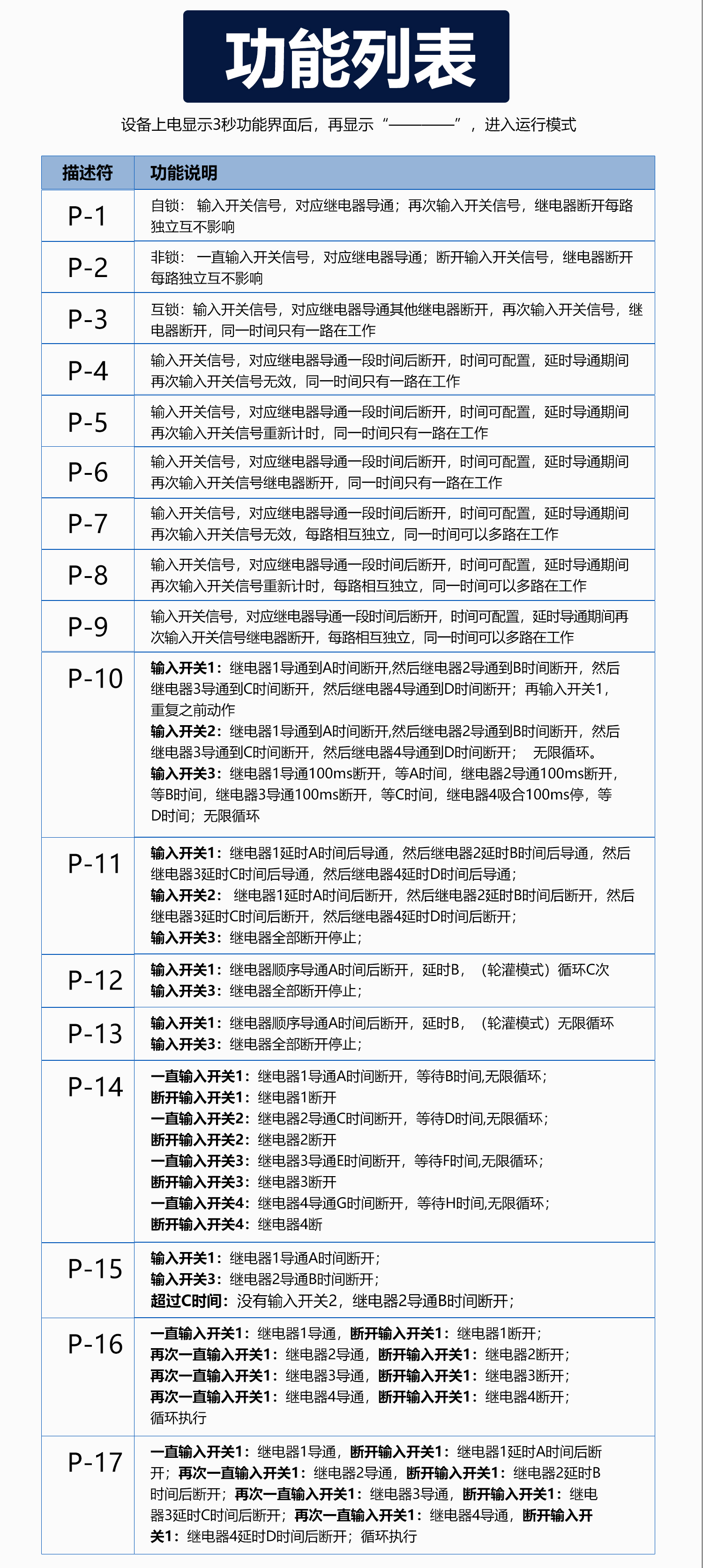

P--1

自锁： 输入开关信号，对应继电器导通；再次输入开关信号，继电器断开， 每路独立互不影响

P--2

非锁： 一直输入开关信号，对应继电器导通；断开输入开关信号，继电器断开， 每路独立互不影响

P--3

互锁：输入开关信号，对应继电器导通其他继电器断开，再次输入开关信号，继电器断开，

同一时间只有一路在工作

P--4

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号无效，同一时间只有一路在工作

P--5

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号重新计时，同一时间只有一路在工作

P--6

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号继电器断开，同一时间只有一路在工作

P--7

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号无效，每路相互独立，同一时间可以多路在工作

P--8

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号重新计时，每路相互独立，同一时间可以多路在工作

P--9

输入开关信号，对应继电器导通一段时间后断开，时间可配置，延时导通期间再次输入开关信号继电器断开，每路相互独立，同一时间可以多路在工作

P-11

输入开关 1 ，继电器 1 延时 A 时间后导通，然后继电器 2 延时 B 时间后导通，然后继电器 3 延时 C 时间后导通，然后继电器 4 延时 D 时间后导通；

输入开关 2 ， 继电器 1 延时 A 时间后断开，然后继电器 2 延时 B 时间后断开，然后继电器 3 延时 C 时间后断开，然后继电器 4 延时 D 时间后断开；

输入开关 3 ，继电器全部断开停止；

P-12

输入开关 1 ，继电器顺序导通 A 时间后断开，延时 B ，（轮灌模式）循环 C 次输入开关 3 ，继电器全部断开停止

P-13

输入开关 1 ，继电器顺序导通 A 时间后断开，延时 B ，（轮灌模式）无限循环输入开关 3 ，继电器全部断开停止

P-14

一直输入开关 1 ，继电器 1 导通 A 时间断开，等待 B 时间,无限循环；断开输入开关 1 ，继电器 1 断开

一直输入开关 2 ，继电器 2 导通 C 时间断开，等待 D 时间,无限循环；断开输入开关 2 ，继电器 2 断开

一直输入开关 3 ，继电器 3 导通 E 时间断开，等待 F 时间,无限循环；断开输入开关 3 ，继电器 3 断开

一直输入开关4 ，继电器4 导通 G 时间断开，等待 H 时间,无限循环；断开输入开关4 ，继电器4 断开

P-15

输入开关 1 ，继电器 1 导通 A 时间断开；

输入开关 2 ，继电器 2 导通 B 时间断开；

超过 C 时间，没有输入开关 2 ，继电器 2 导通 B 时间断开；

P-16

一直输入开关 1 ，继电器 1 导通，断开输入开关 1 ，继电器 1 断开；

再次一直输入开关 1 ，继电器 2 导通，断开输入开关 1 ，继电器 2 断开；

再次一直输入开关 1 ，继电器 3 导通，断开输入开关 1 ，继电器 3 断开；

再次一直输入开关 1 ，继电器4 导通，断开输入开关 1 ，继电器 4 断开；循环执行

P-17

一直输入开关 1 ，继电器 1 导通，断开输入开关 1 ，继电器 1 延时 A 时间后断开；

再次一直输入开关 1，继电器 2 导通，断开输入开关 1，继电器 2 延时 B 时间后断开；

再次一直输入开关 1，继电器 3 导通，断开输入开关 1，继电器 3 延时 C 时间后断开；

再次一直输入开关 1，继电器 4 导通，断开输入开关 1，继电器 4 延时 D 时间后断开；循环执行

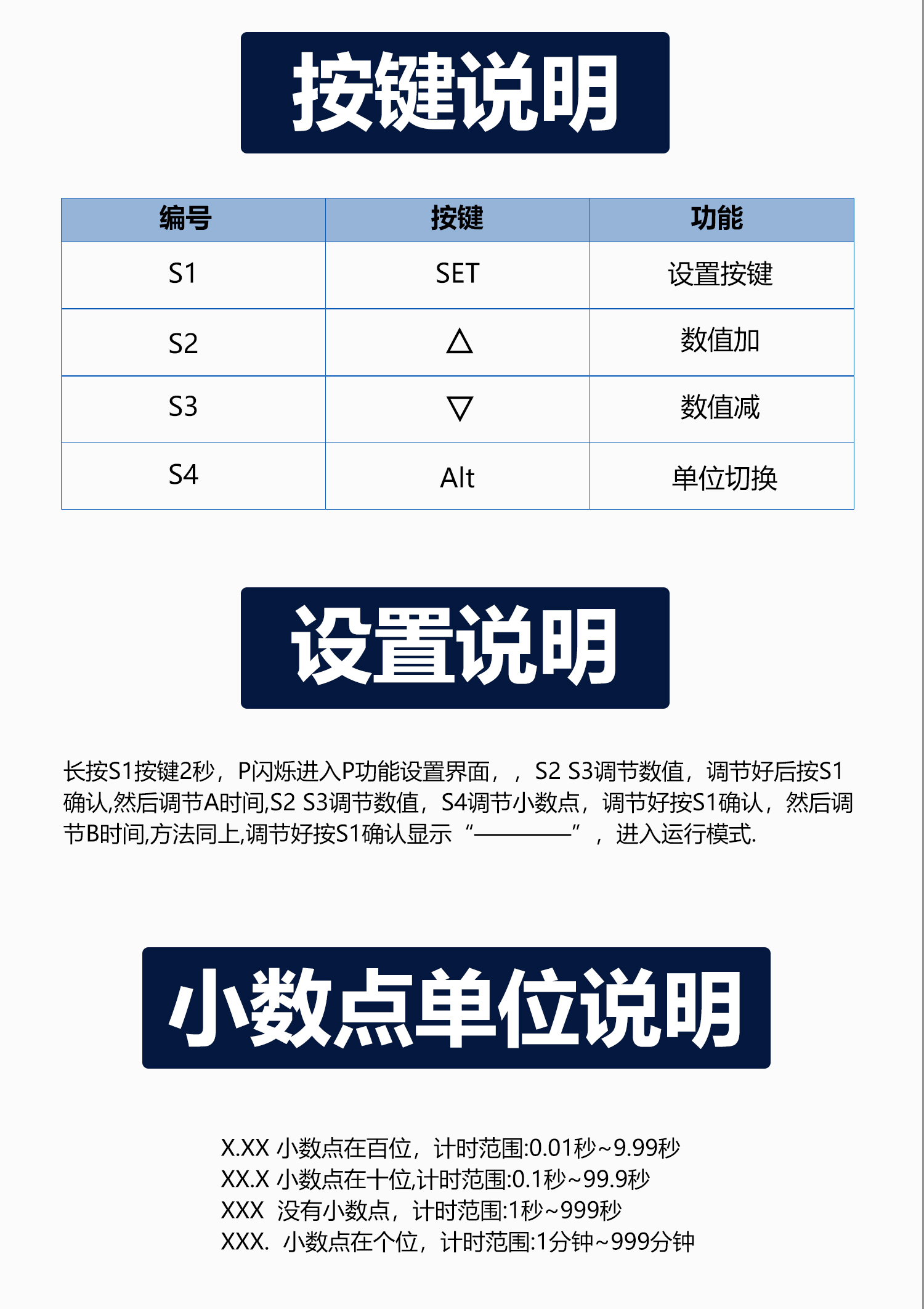

S1

SET

设置按键

S2

△

数值加

S3

数值减

S4

Alt

单位切换
