DC24V供电;
RS485通讯隔离接口;
支持标准modbus RTU协议;
LCD液晶显示。
温湿度采集;
支持波特率:2400,4800,9600,19200,38400。

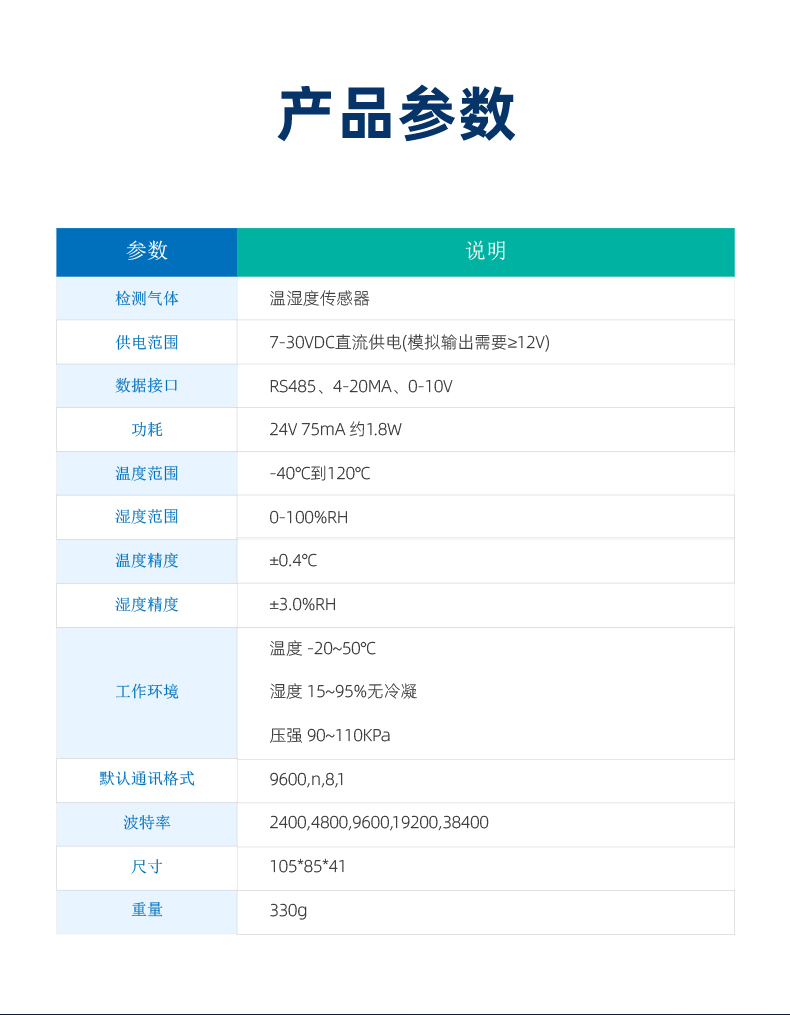

型号 | 显示方式 | 通讯接口 | 通讯协议 |
WS2-RS-C | LCD | RS485 | modbus |
参数 | 说明 |
数据接口 | 隔离RS485 |
额定电压 | DC 24V |
温度范围 | -40℃到120℃ |
湿度范围 | 0-100%RH |
温度精度 | ±0.3℃ |
湿度精度 | ±2.0%RH |
显示 | LCD液晶屏显示 |

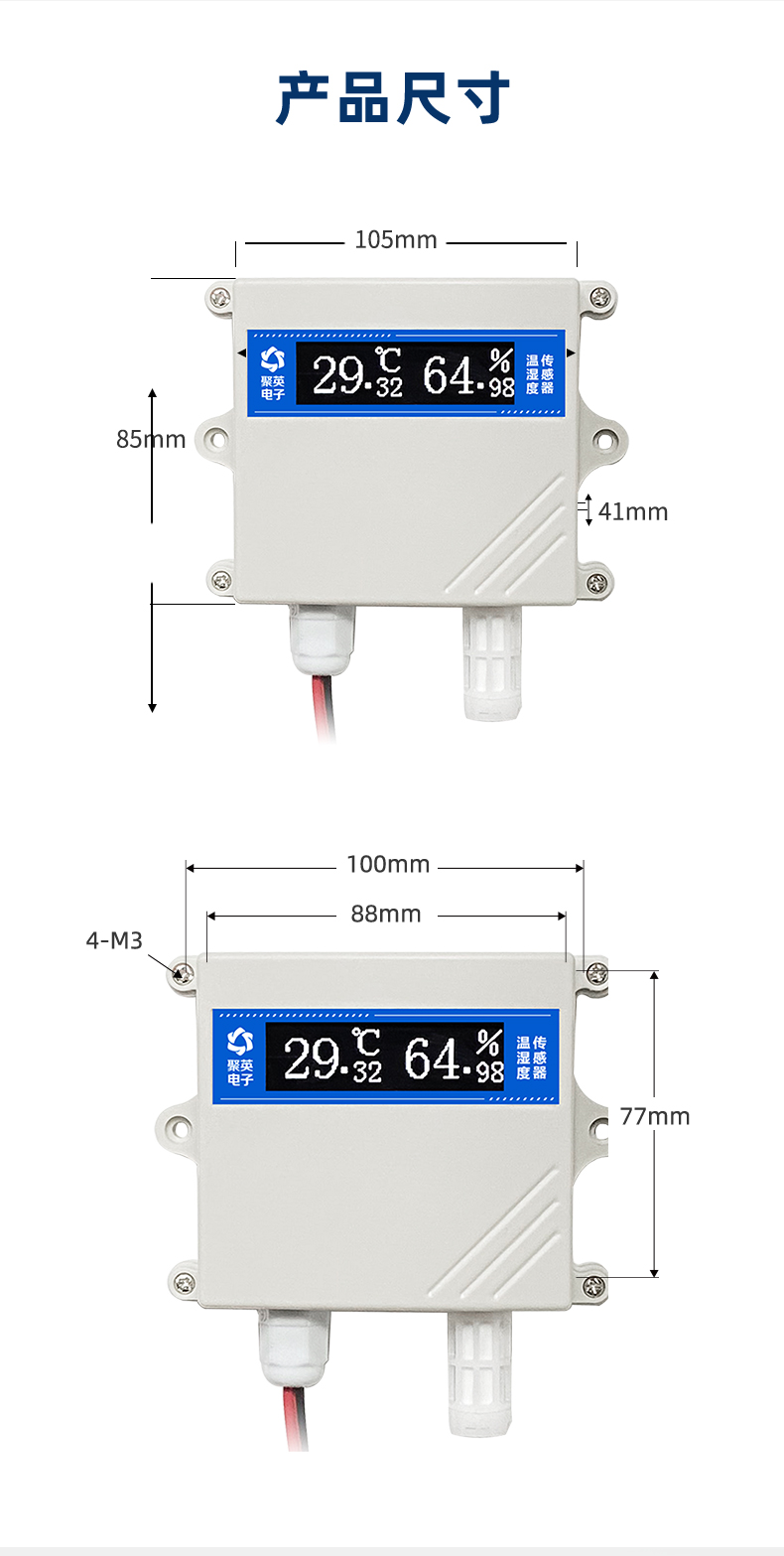

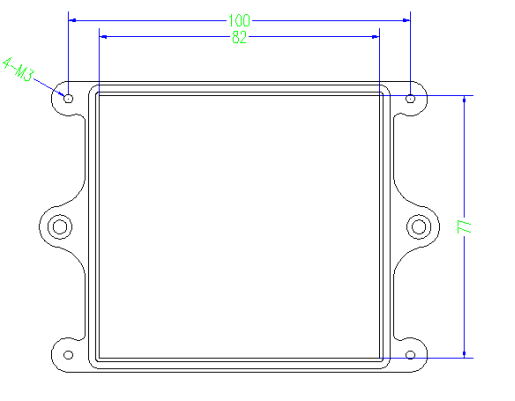

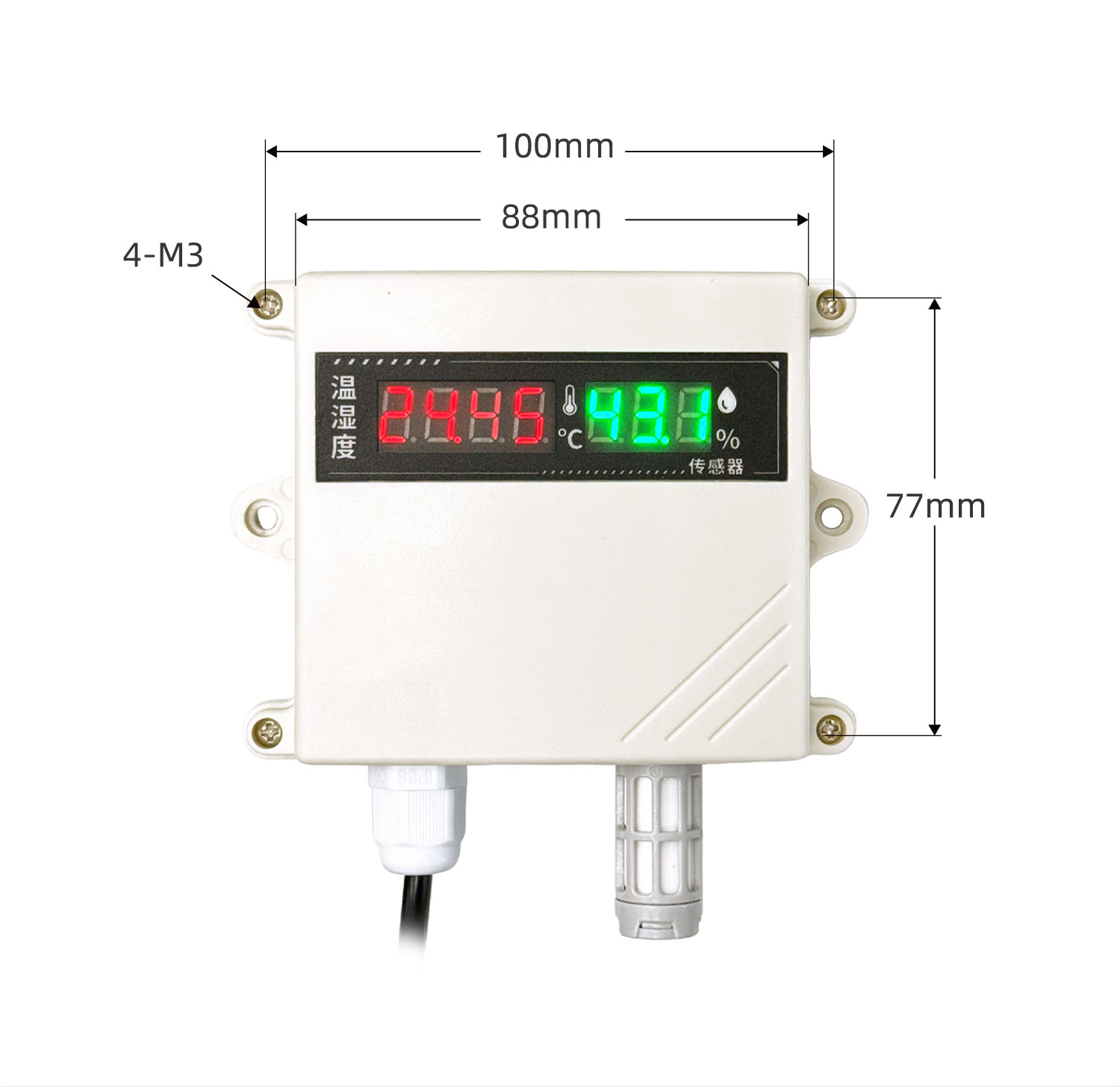

尺寸 | 105*85*41mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |
防护等级 | IP67 |

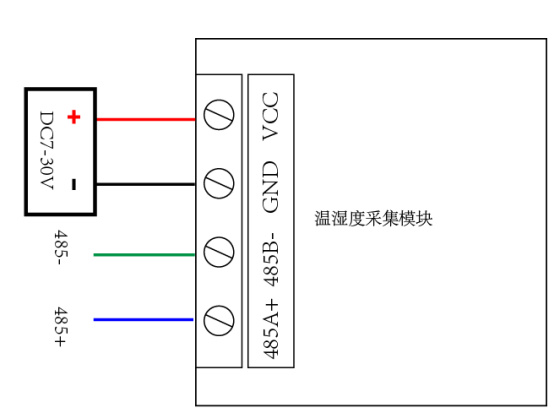

引脚说明
序号 | 引脚 | 说明 |
1 | VCC | 电源正极 |
2 | GND | 电源负极 |
3 | A+ | RS485 A+ |
4 | B- | RS485 B- |
http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)
软件功能:
模拟量读取
调试信息查询
偏移地址的设定
波特率设置
http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

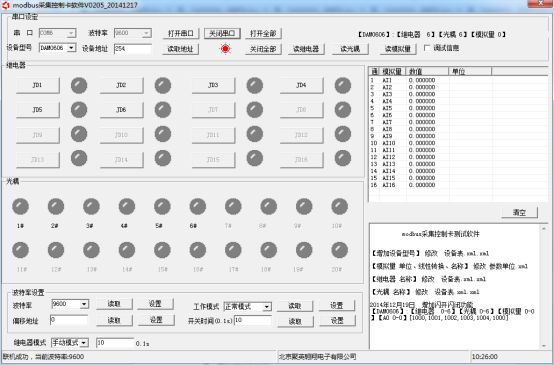

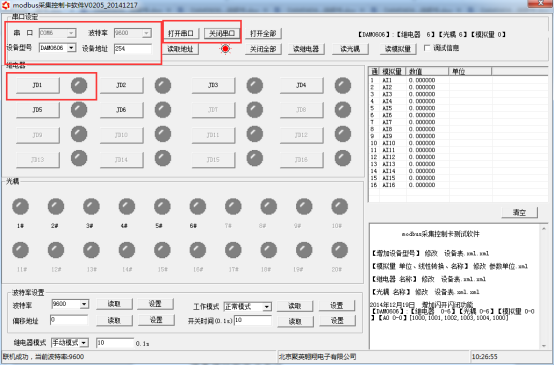

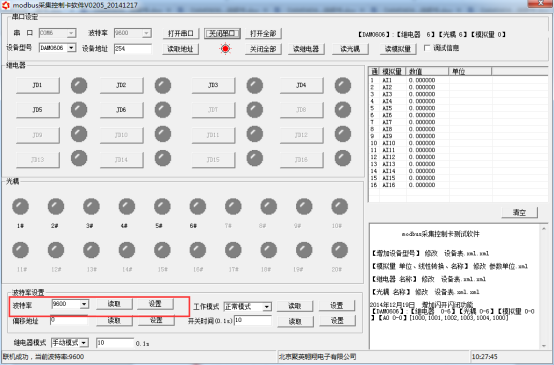

打开“聚英翱翔DAM调试软件”;串口设定栏:串口选择您电脑对应COM口,波特率选择设备默认波特率(9600)(未自己设置过波特率前),设备地址填写“254”(254为设备的广播地址),设备型号选择相对应型号,设置好以上设备的4个参数后点击打开串口。

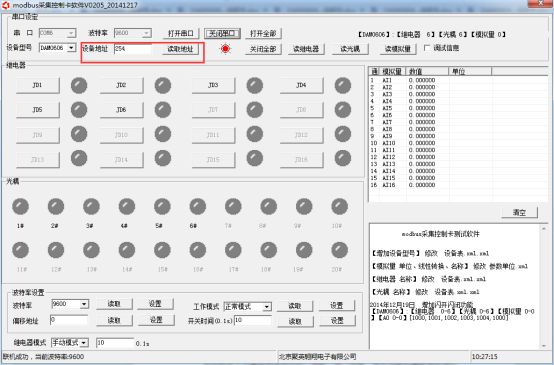

点击软件上方“读取地址”

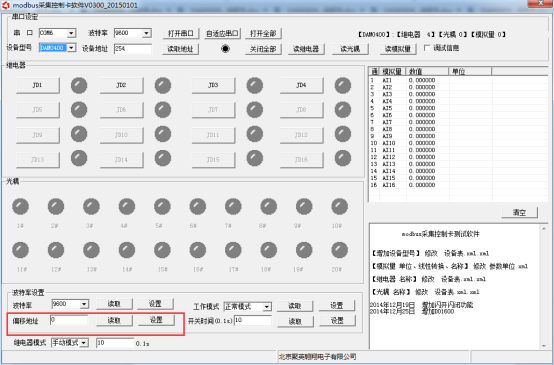

点击软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | ||
温度输入(输入寄存器) | ||||
温度数据 | 40000 | |||
湿度数据 | 40001 | |||
华氏度数据 | 40002 | |||
配置参数 | ||||
通信波特率 | 31000 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS485的通信波特率 | ||
设备地址 | 31002 |
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) |
查询温度 | FE040000000125C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查询湿度 | FE04000100017405 |
查询华氏度 | FE04000200018405 |
温度查询
查询温度
FE040000000125C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00(TH) 00(TL) | 查询的AD字 | TH为温度高字节,TL 为温度低字节 |
AD 24 | CRC16 |
1.板卡供电后无法建立通信,无法控制
首先测试不同波特率是否可以控制,485接口注意A+、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。
2.485总线,挂载了大于1个的设备,我以广播地址254发送继电器1吸和,但并不是所有模块的继电器1吸和。
广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
型号:WS2-ARS-E
供电说明:DC 7-40V
输出信号:4-20mA/0-10V
型号:WS2-ARS-C
供电说明:DC 7-40V
输出信号:RS485/4-20MA/0-10V
型号:WS2-A-E
供电说明:DC 7-40V
输出信号:4-20mA/0-10V
型号:WS2-A-C
供电说明:DC 7-40V
输出信号:4-20mA/0-10V
型号:WS2-RS-E
供电说明:DC 7-40V
输出信号:4-20mA/0-10V
型号:四合一
供电说明:DC 7-40V
输出信号:RS485
功能说明:LORA透传
通讯频段:433M
通讯协议:透明传输
型号:PT100
功能说明:LORA透传
通讯频段:433M
