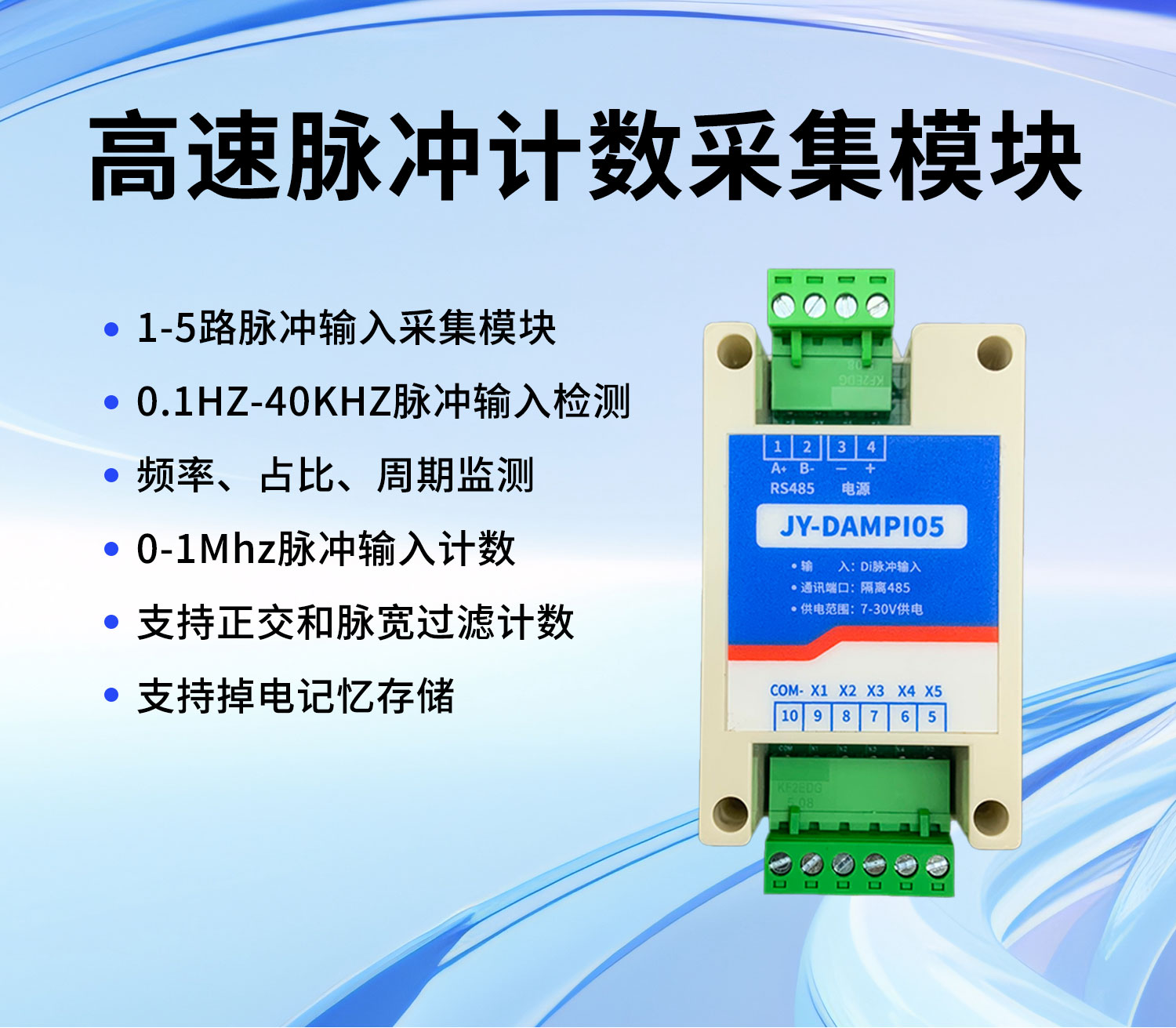

JY_DAMPI05 脉冲输入模块是一种脉冲检测设备,用于测量输入脉冲的数量,支持通道正交计数。
本设备485 通信部分采用光电隔离设计,防止信号相互干扰,保证通讯稳定性;脉冲输入端同样使用高速光电隔离,允许宽电压输入。
本设备适用于自动化控制系统、脉冲计数系统等。
l DC7~30V 宽压供电。

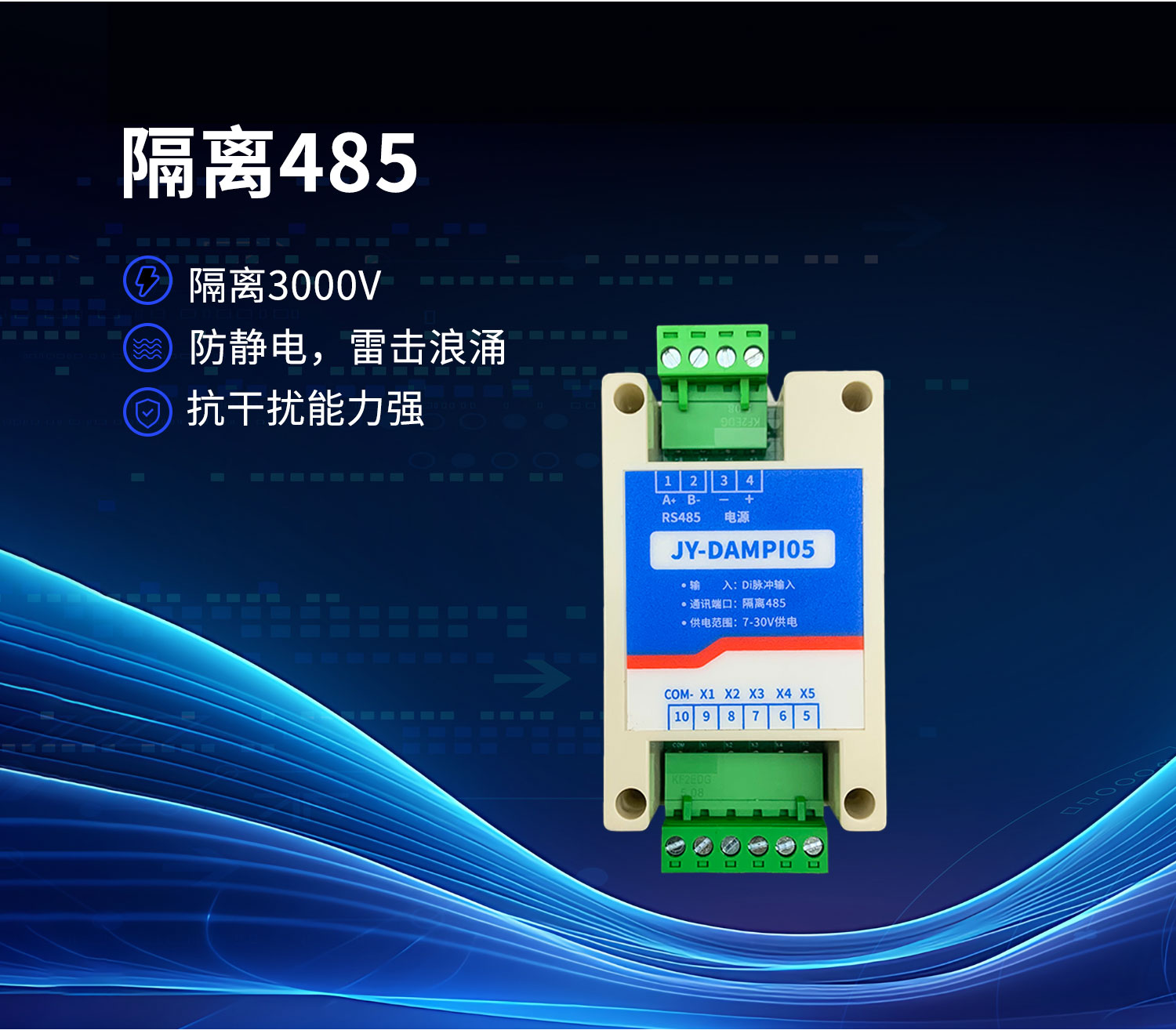

l 通讯隔离 3000V,防静电,雷击浪涌,抗干扰能力强。
l 脉冲输入 10M(3000V)高速光耦隔离,计数脉冲范围广。
l 1-5 路脉冲输测量模式模式可动态配置,操作简单,精度高。
l 安装方便,标准 C45(35mm)U 型通用导轨安装
l 工业级产品,满足不同领域的需求。
l 支持 1-5 路<=100KHZ 脉冲输入。
l 支持正交和脉宽过滤计数,掉电可保存。
l 支持标准Modbus 通讯协议。

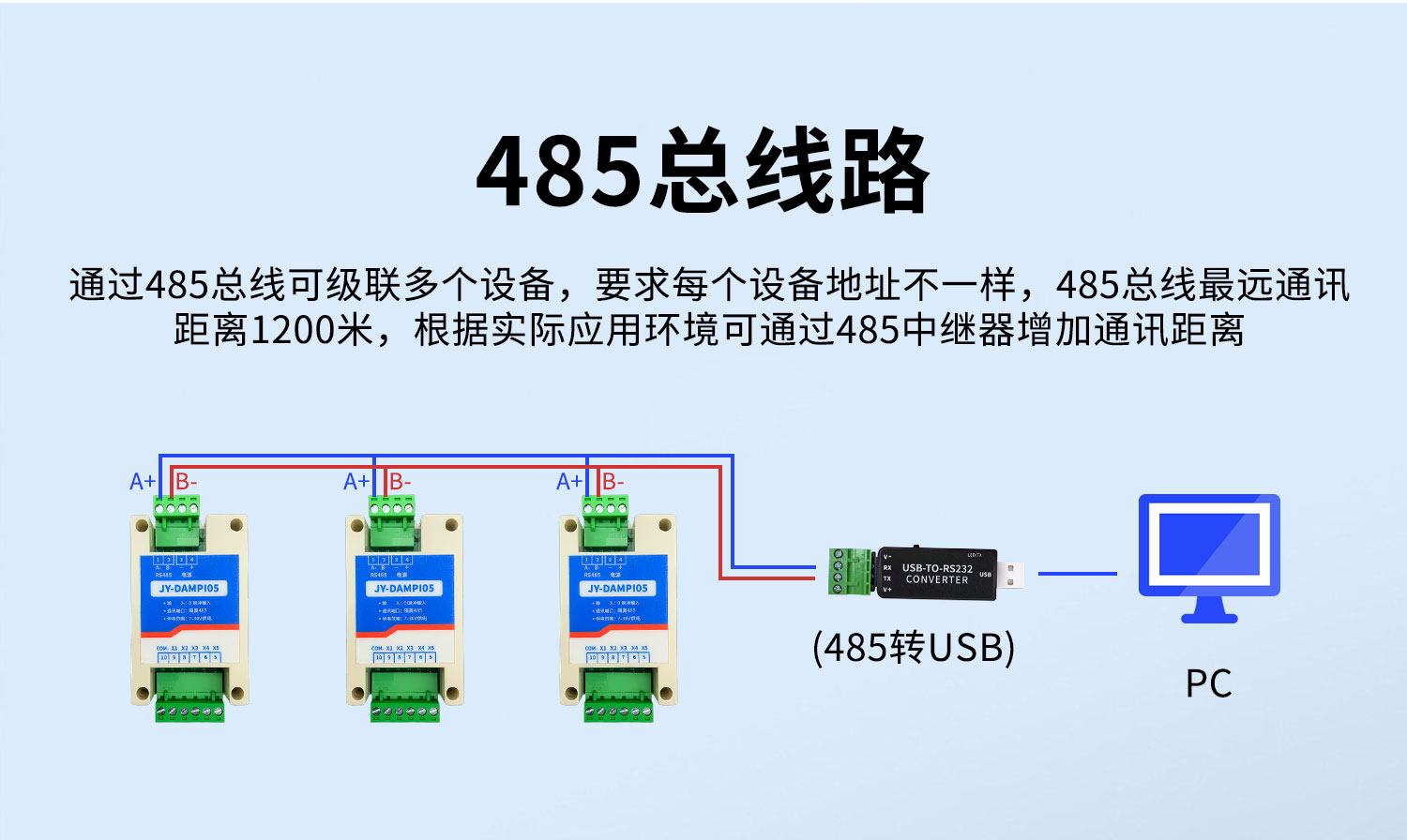

l 设备支持 485 通讯,波特率 1200-115200 可配置。
l 设备通信地址为 1-254 可配置。
参数 | 说明 |
数据接口 | RS485 |
额定电压 | DC 7~30V |
功耗 | < 0.5W |
工作模式指示 | 1路状态 LED 指示 |
通讯指示 | 1路通讯 LED 指示 |
尺寸 | 97*50*32mm |
重量 | 330g |
波特率 | 1200~ 115200 |
温度范围 | -40℃~85℃ |

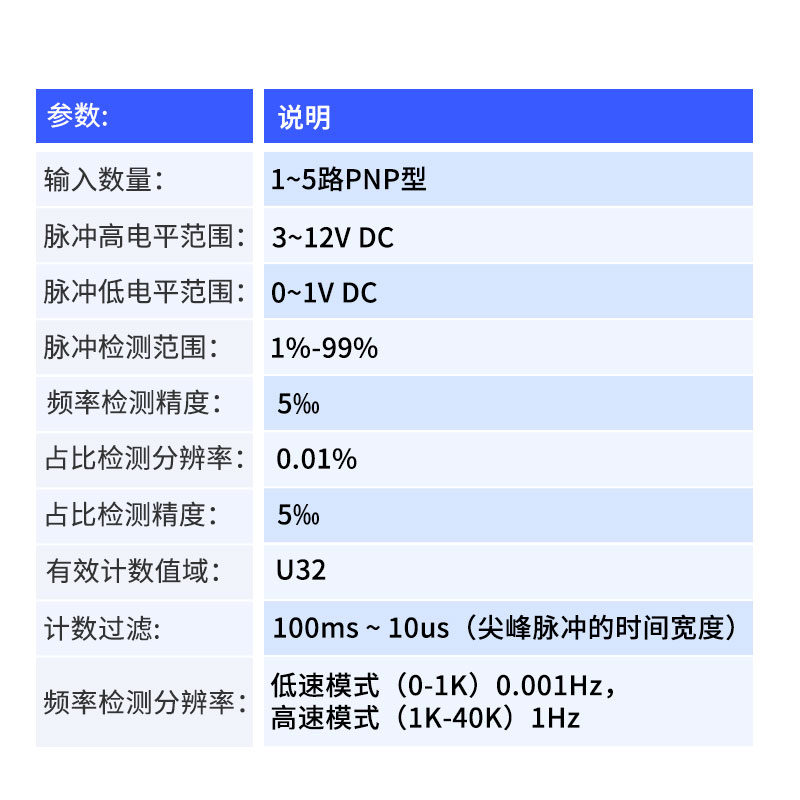

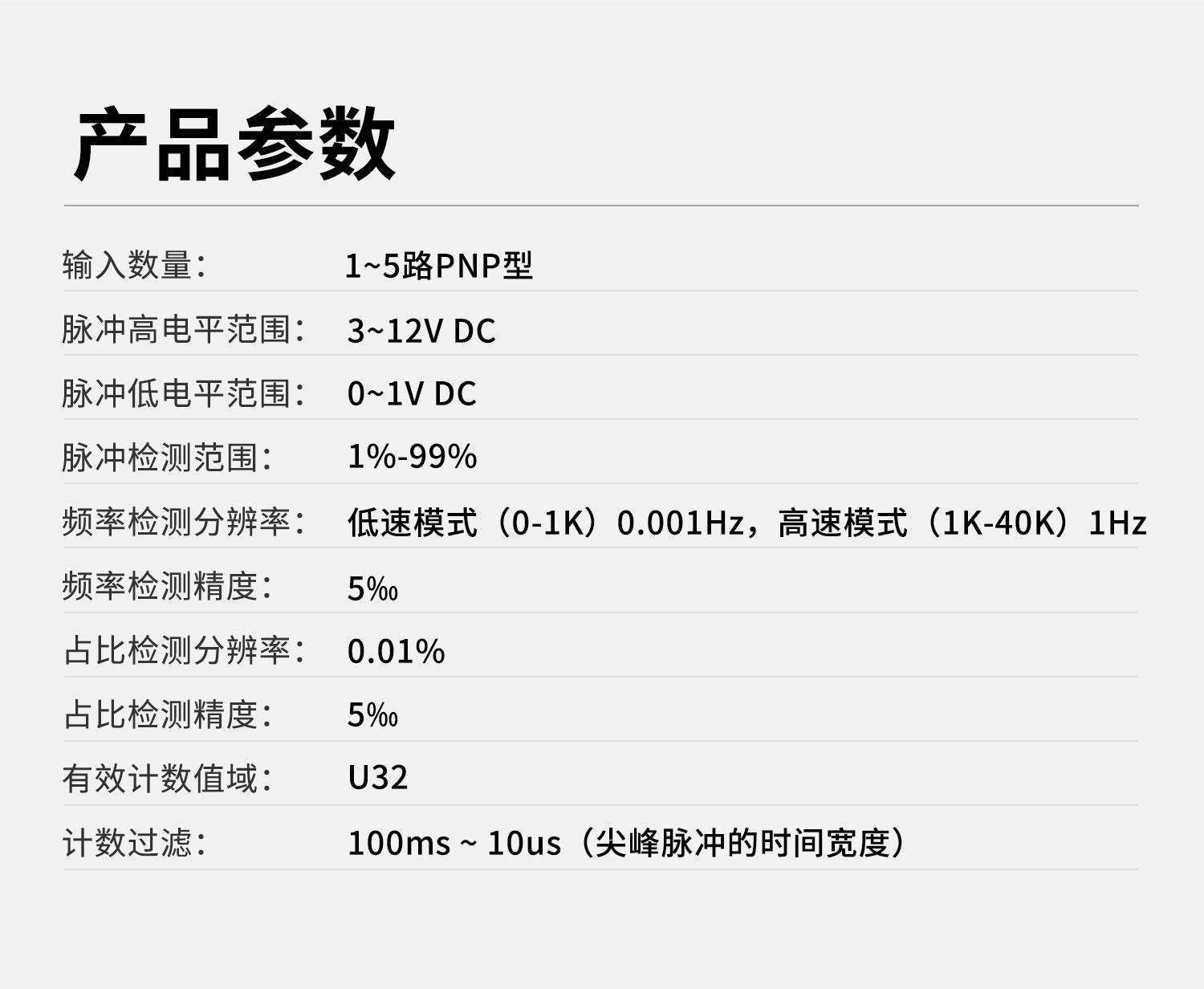

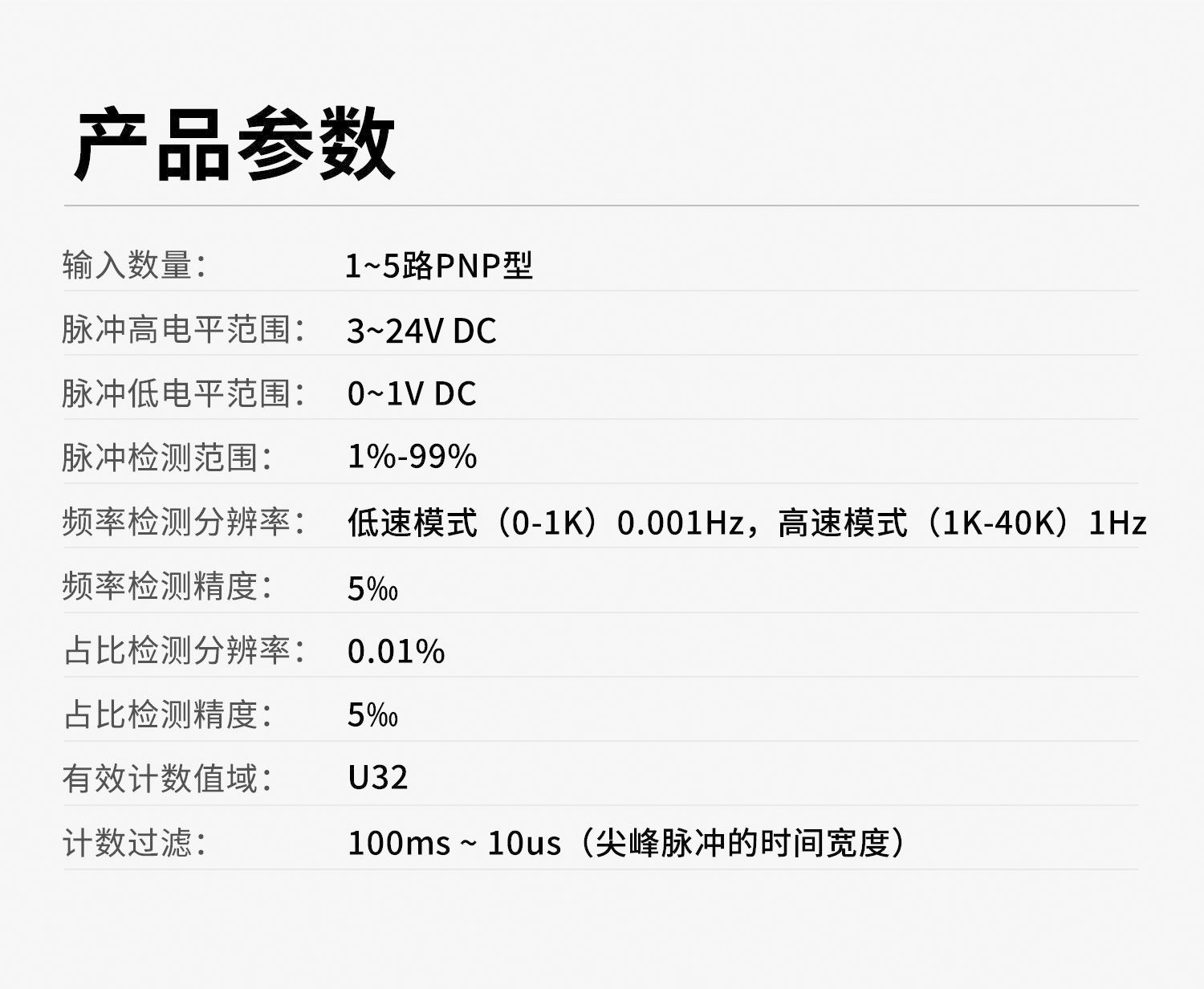

参数 | 说明 |
输入数量 | 1~5路 |
脉冲高电平范围 | 3~24V DC(PNP) |
脉冲检测范围 | < 100KHZ |

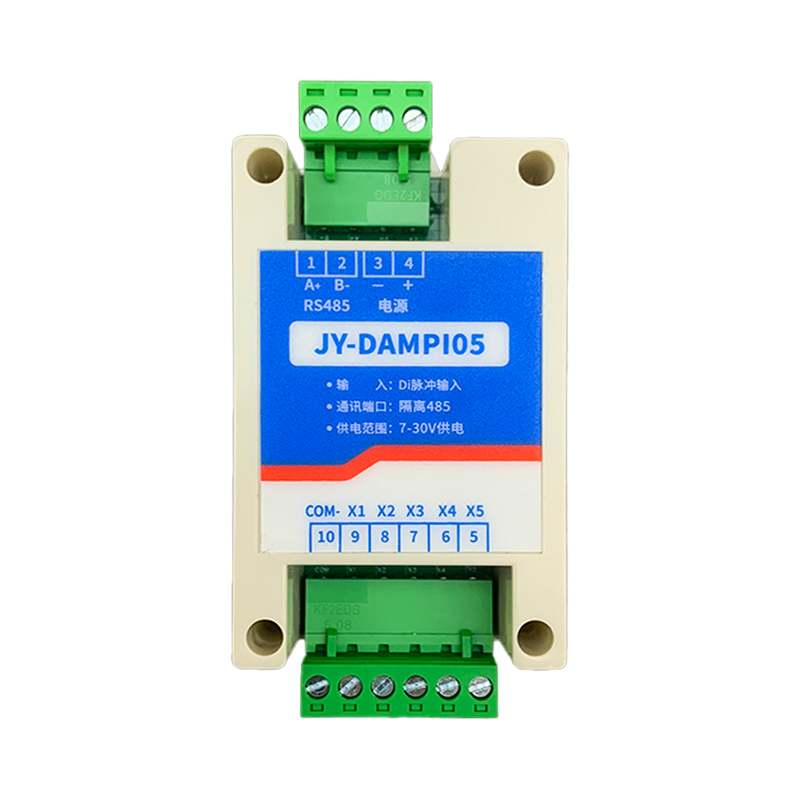

序号 | 引脚 | 说明 |
1 | B- | 485通讯接口 B- |
2 | A+ | 485通讯接口 A+ |
3 | V- | 设备供电接口 V- |
4 | V+ | 设备供电接口 V+ |
5 | X5 | 脉冲5正输入接口 |
6 | X4 | 脉冲4正输入接口 |
7 | X3 | 脉冲3正输入接口 |
8 | X2 | 脉冲2正输入接口 |
9 | X1 | 脉冲1正输入接口 |
10 | COM- | 脉冲负输入接口 |

设备电源口支持 7~30V DC 输入,485 接口负责配置设备参数,COM-为脉冲输入共负端,X1~X5 为脉冲源正信号输入端。
正常工作时:1 秒闪烁 1 次。
数据通讯时闪烁。
本产品支持标准modbus RTU 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
设备支持功能码:03H(读保持寄存器),04H(读输入寄存器),06H(写单个保持寄存器)和 10H(连续写保持寄存器),具体如下。
功能码03 保持寄存器
寄 存 器地址 ( 十 进制) | 寄存器地址(十六进制) | 数 据 类型 | 数据定义 | 默认参数 |
0 | 0000 | U32 | 脉冲 1 计数值 H(低 16 位) | 0 |
1 | 0001 | 脉冲 1 计数值 L(高 16 位) | 0 | |
2 | 0002 | U32 | 脉冲 2 计数值 H(低 16 位) | 0 |
3 | 0003 | 脉冲 2 计数值 L(高 16 位) | 0 | |
4 | 0004 | U32 | 脉冲 3 计数值 H(低 16 位) | 0 |
5 | 0005 | 脉冲 3 计数值 L(高 16 位) | 0 | |
6 | 0006 | U32 | 脉冲 4 计数值 H(低 16 位) | 0 |
7 | 0007 | 脉冲 4 计数值 L(高 16 位) | 0 | |
8 | 0008 | U32 | 脉冲 5 计数值 H(低 16 位) | 0 |
9 | 0009 | 脉冲 5 计数值 L(高 16 位) | 0 | |
16 | 0010 | S32 | 脉冲 1 正交计数值 H(低 16 位) | 0 |
17 | 0011 | 脉冲 1 正交计数值 L(高 16 位) | 0 | |
18 | 0012 | S32 | 脉冲 2 正交计数值 H(低 16 位) | 0 |
19 | 0013 | 脉冲 2 正交计数值 L(高 16 位) | 0 | |
20 | 0014 | S32 | 脉冲3 正交计数值 H(低 16 位) | 0 |
21 | 0015 | 脉冲3 正交计数值 L(高 16 位) | 0 | |
22 | 0016 | S32 | 脉冲 4 正交计数值 H(低 16 位) | 0 |
23 | 0017 | 脉冲 4 正交计数值 L(高 16 位) | 0 | |
24 | 0018 | S32 | 脉冲 5 正交计数值 H(低 16 位) | 0 |
25 | 0019 | 脉冲 5 正交计数值 L(高 16 位) | 0 | |
100 | 0064 | U32 | 脉冲 1 计数值 H(低 16 位) | 0 |
101 | 0065 | 脉冲 1 计数值 L(高 16 位) | 0 |
102 | 0066 | U32 | 脉冲 2 计数值 H(低 16 位) | 0 |
103 | 0067 | 脉冲 2 计数值 L(高 16 位) | 0 | |
104 | 0068 | U32 | 脉冲 3 计数值 H(低 16 位) | 0 |
105 | 0069 | 脉冲 3 计数值 L(高 16 位) | 0 | |
106 | 006A | U32 | 脉冲 4 计数值 H(低 16 位) | 0 |
107 | 006B | 脉冲 4 计数值 L(高 16 位) | 0 | |
108 | 006C | U32 | 脉冲 5 计数值 H(低 16 位) | 0 |
109 | 006D | 脉冲 5 计数值 L(高 16 位) | 0 | |
116 | 0064 | S32 | 脉冲 1 正交计数值 H(低 16 位) | 0 |
117 | 0065 | 脉冲 1 正交计数值 L(高 16 位) | 0 | |
118 | 0066 | S32 | 脉冲 2 正交计数值 H(低 16 位) | 0 |
119 | 0067 | 脉冲 2 正交计数值 L(高 16 位) | 0 | |
120 | 0068 | S32 | 脉冲3 正交计数值 H(低 16 位) | 0 |
121 | 0069 | 脉冲3 正交计数值 L(高 16 位) | 0 | |
122 | 006A | S32 | 脉冲 4 正交计数值 H(低 16 位) | 0 |
123 | 006B | 脉冲 4 正交计数值 L(高 16 位) | 0 | |
124 | 006C | S32 | 脉冲 5 正交计数值 H(低 16 位) | 0 |
125 | 006D | 脉冲 5 正交计数值 L(高 16 位) | 0 | |
1000 | 03E8 | U 16 | 设备 Modbus 地址 | |
1001 | 03E9 | U 16 | 设备通信配置 | |
1100 | 044C | U 16 | 通道 1~2 工作模式(不可配置) | 0 |
1101 | 044D | U 16 | 通道 3~4 工作模式(不可配置) | 0 |
1102 | 044E | U 16 | 通道 5 工作模式(不可配置) | 0 |
1108 | 0454 | U 16 | 通道 1 正交对象 | 0 |
1109 | 0455 | U 16 | 通道 2 正交对象 | 0 |
1110 | 0456 | U 16 | 通道3 正交对象 | 0 |
1111 | 0457 | U 16 | 通道 4 正交对象 | 0 |
1112 | 0458 | U 16 | 通道 5 正交对象 | 0 |
脉冲的计数有效值为U32 类型,可读可写,其中计数值 L 为 U32 的低 16 位、计数值 H 为 U32 的高 16 位、支持可读可写、掉电保持功能,最大支持 2^32 计数。
例如:计数值 L:0x0002,计数值 L:0x0F58,实际计数值 135000。
脉冲的正交计数有效值为S32 类型,计数值 = 对应通道 - 正交对象通道的输入脉冲数,其中计数值 L 为 S32 的低 16 位、计数值 H 为 S32 的高 16 位。
例如:计数值 L:0x0002,计数值 L:0x0F58,实际计数值 135000。
设备的Modbus 通信地址配置,广播地址 254,有效配置范围为 1~254.
有效数据长度为 16bit,其中各bit 位代表以下含义。
字节位数 | 定义 | 说明 |
Bit0~Bit4 | 波特率配置 | 0 :9600 1 :2400 2 :4800 3 :9600 4 :11400 5 :19200 6 :38400 7 :56000 8 :57600 9 :115200 |
设备Modbus 协议通讯地址,默认 254 广播地址。
默认:0~禁用。
脉冲 n 的计数正交对象。
脉冲正交计数:在脉冲高电平时检测正交对象的电平信号,其正交对象高电平时计数有效,低电平计数值减一。
查询数据 | RTU 格式(16 进制发送) | 描述 |
设备通信地址 | FE 03 03 E8 00 01 10 75 | 查询 1000 |
返回数据 | FE 03 02 00 01 6D 90 | 返回查询信息 |
设备通信配置 | FE 03 03 E9 00 01 41 B5 | 查询 1001 |
返回数据 | FE 03 02 00 00 AC 50 | 返回查询信息 |
通道 1~5 的正交对象 | FE 03 04 54 00 05 D 1 26 | 查询 1108 |
返回数据 | FE 03 0A 00 00 00 00 00 00 00 00 00 00 70 48 | 返回查询信息 |
配置参数 | RTU 格式(16 进制发送) | 描述 |
配置通道 1 计数值 | FE 10 00 64 00 02 04 00 17 00 00 77 67 | 配 置 0100~0101 寄 存器 |
返回数据 | FE 10 00 64 00 02 14 18 | 返回配置信息 |
配置设备地址 | FE 06 03 E8 00 0C 1D B0 | 配置 1000 寄存器 |
返回数据 | FE 06 03 E8 00 0C 1D B0 | 返回配置信息 |
设备通信配置 | FE 06 03 E9 00 00 4C 75 | 配置 1001 寄存器 |
返回数据 | FE 06 03 E9 00 00 4C 75 | 返回配置信息 |
通道 1 的正交对象 | FE 06 04 54 00 01 1C E5 | 查询 1008 |
返回数据 | FE 06 04 54 00 01 1C E5 | 返回配置信息 |
FE 10 00 64 00 02 04 00 17 00 00 77 67
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
10 | 10 指令 | 写入保持寄存器 |
00 64 | 起始地址 | 要写入的寄存器地址 |
00 02 | 操作的寄存器数量 | 要写入的字节数量 |
04 | 写入的字节数量 | 校验码 |
00 17 00 00 | 写入的数值 | |
77 76 | CRC16 | 校验码 |
返回信息:
FE 10 00 64 00 02 14 18
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
10 | 03 指令 | 返回指令:如果查询错误,返回 0x82 |
00 64 00 02 | 字节数 | 返回状态信息的所有字节数。 |
14 18 | 查询的测量值 | 测量周期信息。 |
FE 06 03 E9 00 00 4C 75
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
06 | 06 指令 | 写寄存器指令 |
03 E9 | 起始地址 | 修改通信端口配置地址 |
00 00 | 设置 UART | 要设置的端口配置信息 |
4C 75 | CRC16 | 校验码 |
返回信息:
FE 06 03 E9 00 00 4C 75
字段 | 含义 | 备注 |
FE | 设备地址 | 广播通讯 |
06 | 06 指令 | 写寄存器指令 |
05 DC | 起始地址 | 修改寄存器地址 |
00 01 | 设置地址 | 要设置的端口配置内容 |
9D 33 | CRC16 | 校验码 |
1、设备计数值为 0
答:观察脉冲输入端 LED 是否常亮或闪烁,无此变化,请重新参考模块接线图检测线路连接。
2、设备Modbus 无法配置
答:设备Modbus 协议默认广播地址为 254,当遗忘设备地址配置时,可使用广播地址重新配置。
3、脉冲计数值显示异常
答:通过Modbus 协议检测设备是否开启正交模式。
