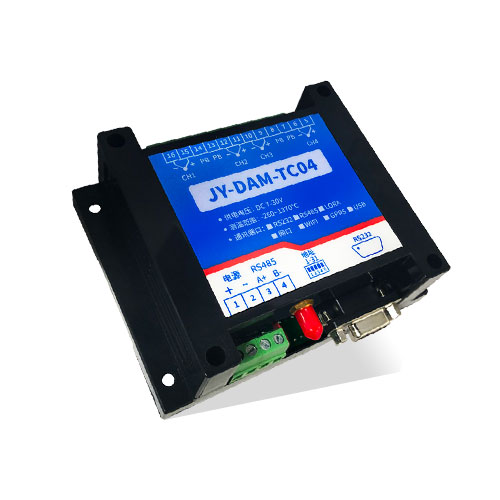

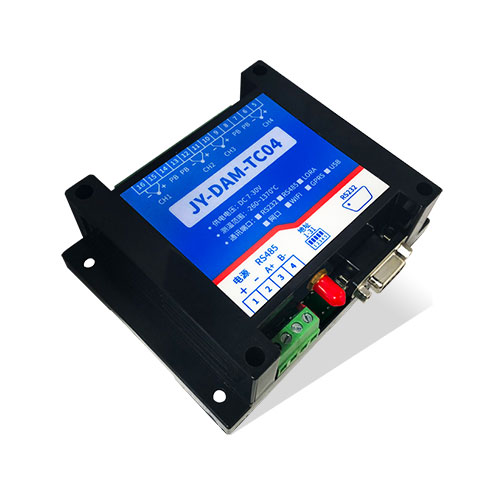

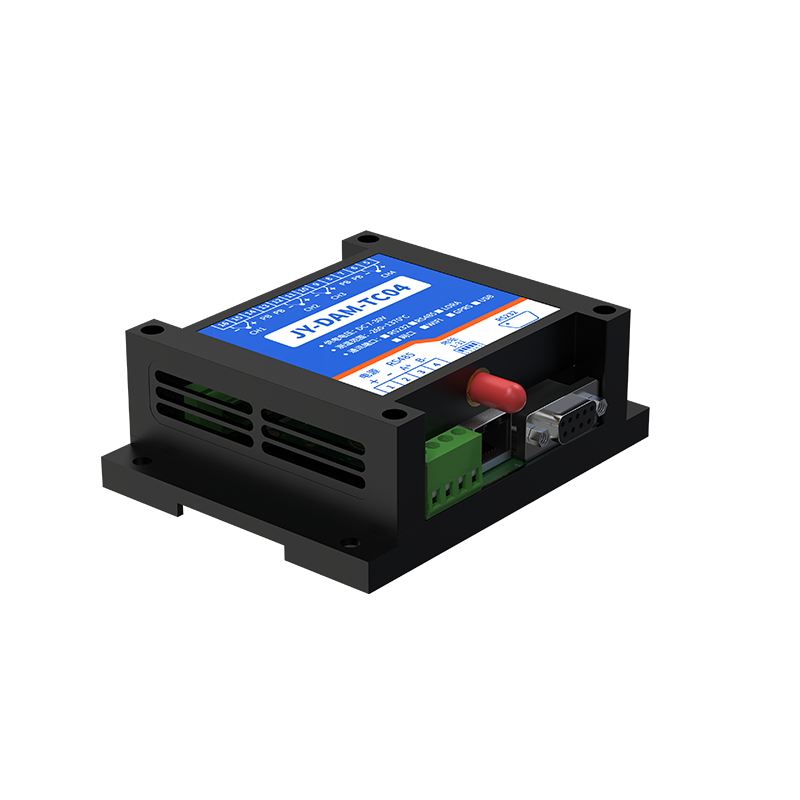

一、产品特点

• DC7-30V宽压供电；
• 通讯接口支持RS232、WIFI+网口通讯；
• 支持标准modbus协议，同时支持ASCII/RTU/TCP格式；
• 测量芯片采用24位AD转换器。

二、产品功能

• 4路K型热电偶采集通道；
• 支持5位寻址地址；
• 支持波特率：2400,4800,9600,19200,38400。

三、产品选型

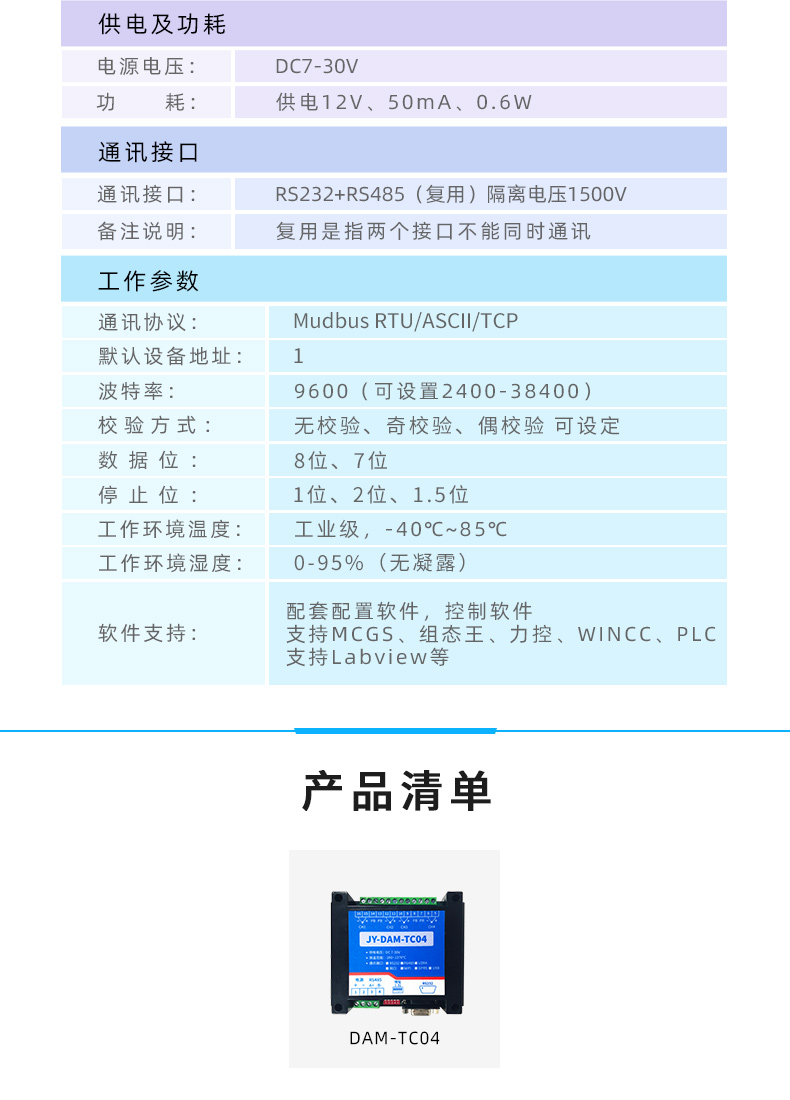

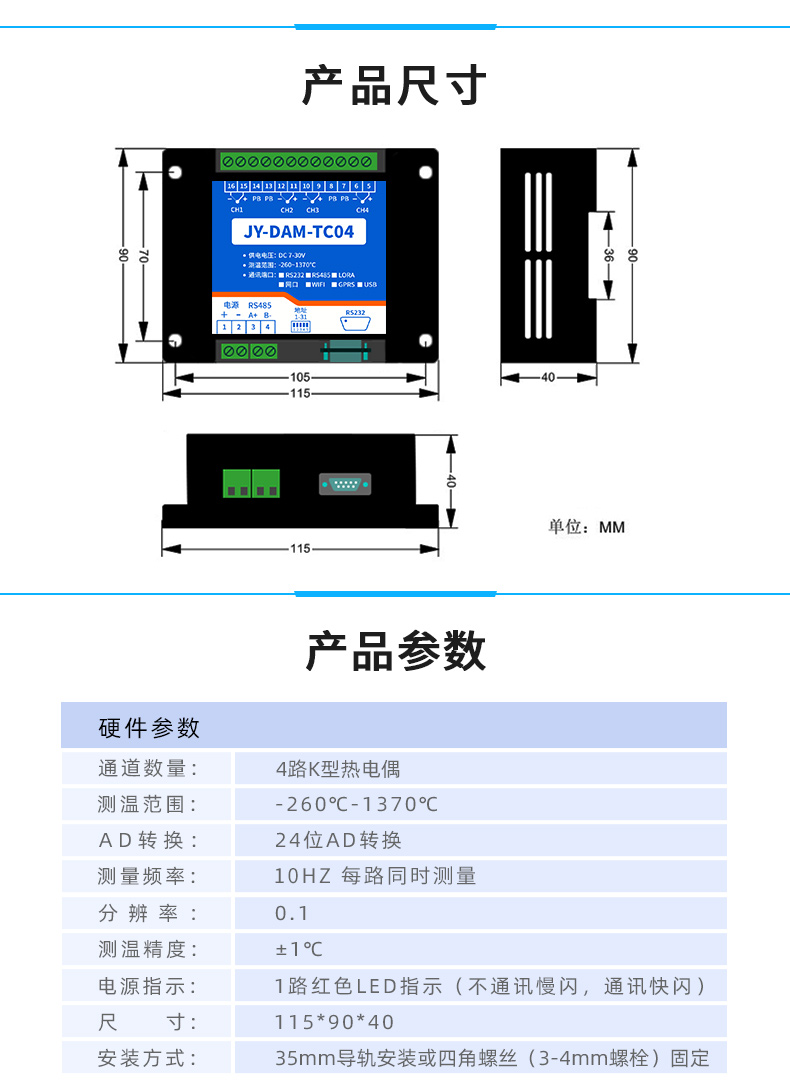

四、主要参数

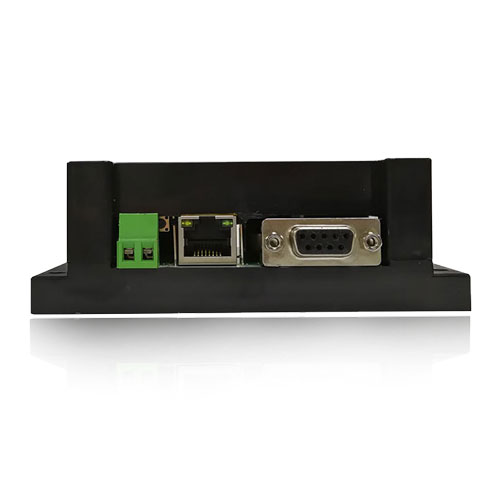

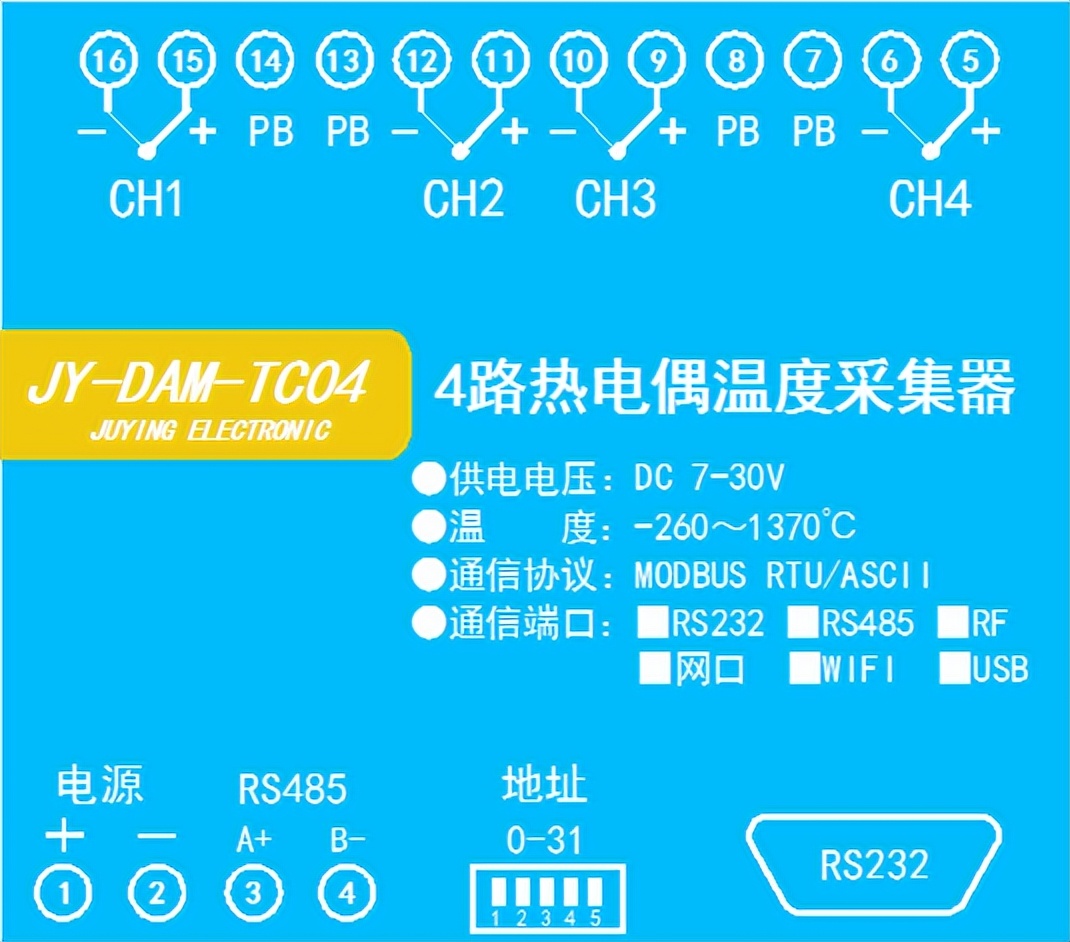

五、接口说明

六、通讯接线说明

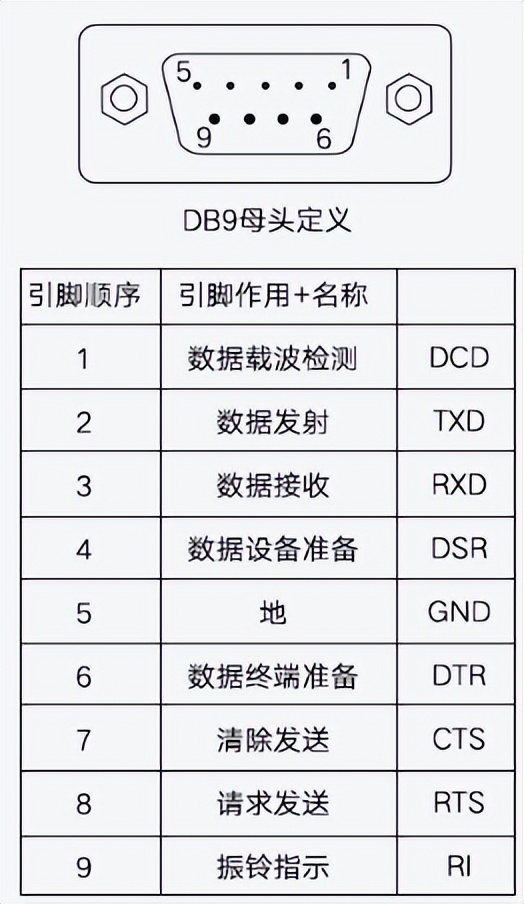

1、RS232接线图

设备上为标准的RS232-DB9母头。

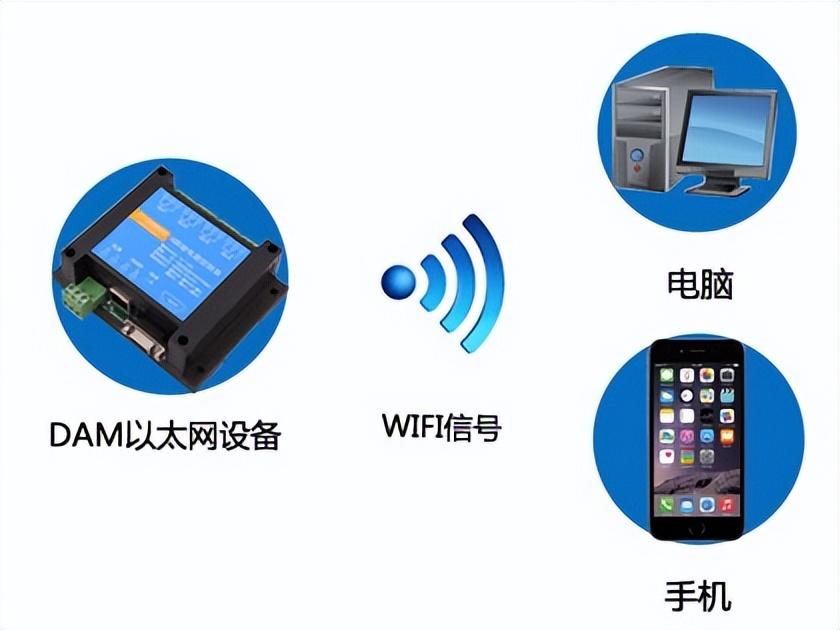

WIFI通讯说明

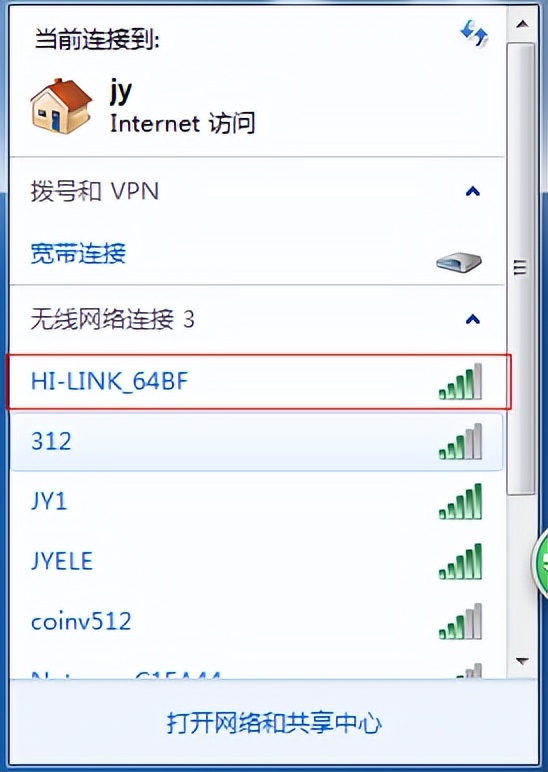

设备供电后，会出现一个HI_LINK_**的WIFI信号，WIFI连接密码为12345678，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

注意：连接设备WIFI信号时，要求电脑上的无线网卡设置为自动获取IP。

1、关于复位

• 网口左侧有一个黑色复位按键或复位引脚（两个弯曲引出的针脚），若没有复位按键或引脚，请与技术客服联系，010-82899827-803。
• 按住复位按键（或短接两个复位脚）超过10-15s后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待30s，设备WIFI信号会出现，WIFI信号名称为HI_LINK_**（**代表数字），WIFI连接密码为12345678。

七、传感器接线说明

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

八、使用流程

①、设备供电DC 7-30V；

②、连接设备的默认WIFI信号，默认IP：192.168.16.254；

③、在电脑端或者手机端打开网页，输入IP地址进入网页端配置界面，配置工作模式；

④、使用【JYDAM调试软件】建立TCP连接进行测试；

⑤、使用【聚英组态软件】或者其他第三方软件通讯使用。

⑥、当采集的温度数据与实际温度有差值时，可以使用【补偿软件】进行补偿。

九、通讯参数配置

设备的IP参数及网络（TCP/UDP）工作模式需要连接设备的WIFI信号进行参数配置。

1、使用手册下载

使用手册下载地址：http://www.juyingele.com.cn/zlxz/danziliao/982.html

2、设备地址

①、设备地址和设备的IP地址不一样，设备地址默认为254，设备的IP地址默认为192.168.16.254，端口号8080。

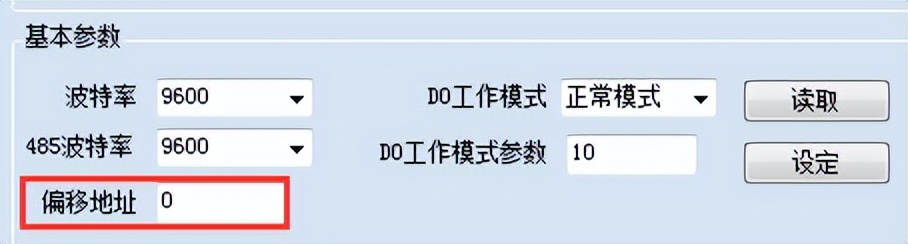

②、设备通过IP地址来区分设备，设备地址默认为254，若需修改设备地址，使用【JYDAM调试软件】在配置参数里面修改偏移地址即可，如下图所示：

【JYDAM调试软件】下载地址：

http://www.juyingele.com.cn/zlxz/danziliao/1105.html

十、应用软件

1、补偿软件

软件下载地址：

http://www.juyingele.com.cn/software/software/温度补偿软件.rar

打开温度补偿软件，选择对应的通讯连接参数，打开端口或串口，与设备正常通讯上以后，在补偿界面进行温度差值补偿即可，如下图所示：

可对每个单独的通道进行计算补偿。

2、聚英组态软件

聚英组态软件可监控菜单下可以实时监控每路的温度及变化曲线，并可导出历史数据和历史曲线记录。

若要控制多个设备，可以用我们公司提供的“聚英组态软件”，详见【聚英组态软件说明.pdf】。

软件下载地址：

http://www.juyingele.com.cn/zlxz/danziliao/980.html

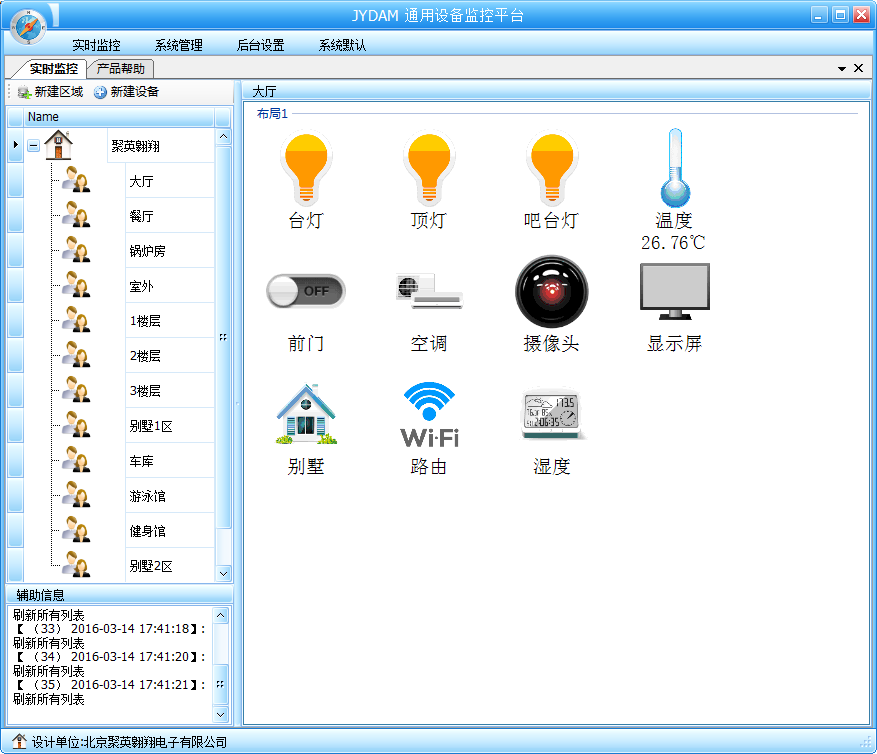

主界面

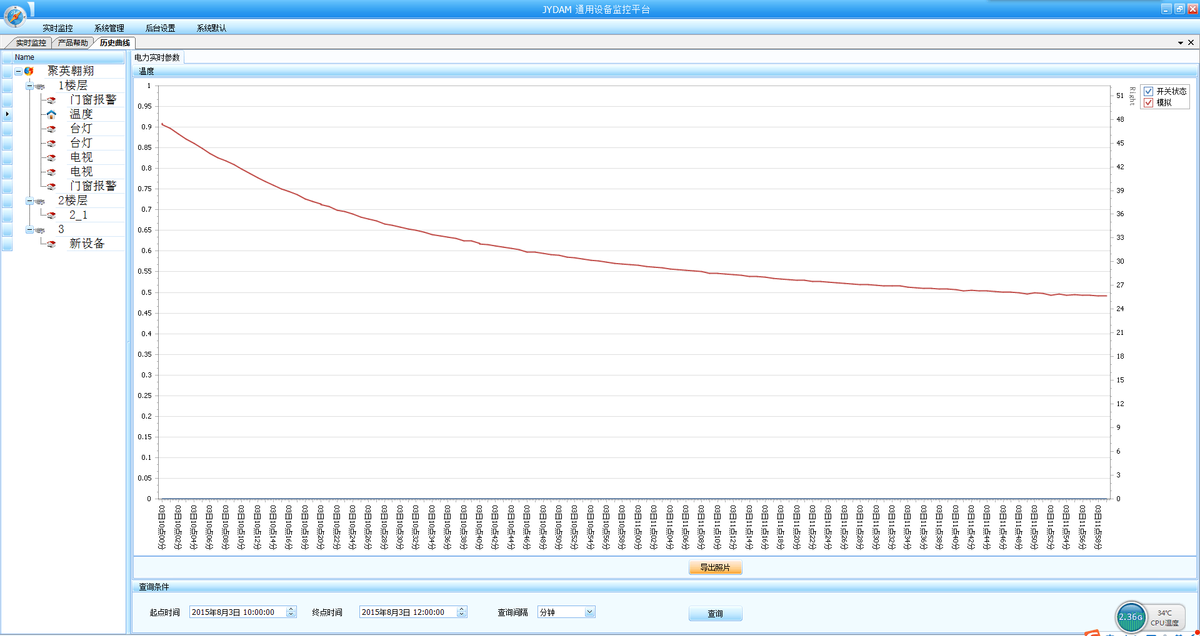

设备曲线记录

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

寄存器地址表：

3、指令生成说明

指令可通过“DAM调试软件”，的调试信息来获取，生成设备指令时，可以不用连接设备，需要打开串口，如下图所示：

4、指令列表

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

十二、常见问题与解决方法

1. 搜索不到设备时的解决方法：

• 确定电脑是否没有禁用除了本地连接以外的其他连接，比如蓝牙，无线网卡，虚拟网卡等；
• 使用复位按键对设备进行复位，按住复位键6S，网口灯会灭一下，然后正常显示，第一次复位为设备为动态IP，再短接6S复位，此时设备为静态IP；

1. 当设备能搜索到，修改设备参数，点击“配置参数”无反应时，解决办法：

• 1、双击选中设备；2、在基本配置信息里修改设备IP；3、勾选所有设备；4、点击下载参数；5、重新搜索设备。
