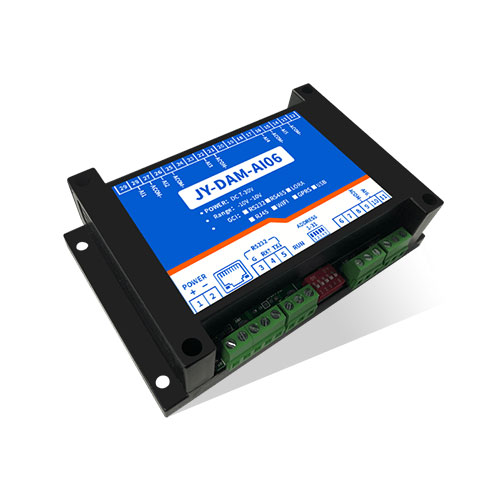

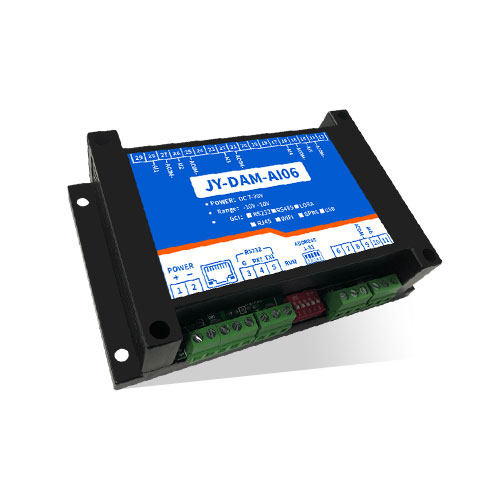

型号 | modbus | RS232 | RS485 | USB | WiFi | 模拟量 |
DAM-AI06-RS232 | ● | ● | 6 | |||
DAM-AI06-RS232+485 | ● | ● | ● | 6 | ||
DAM-AI06-RS232+USB | ● | ● | ● | 6 | ||
DAM-AI06-RS232+WiFi | ● | ● | ● | 6 |

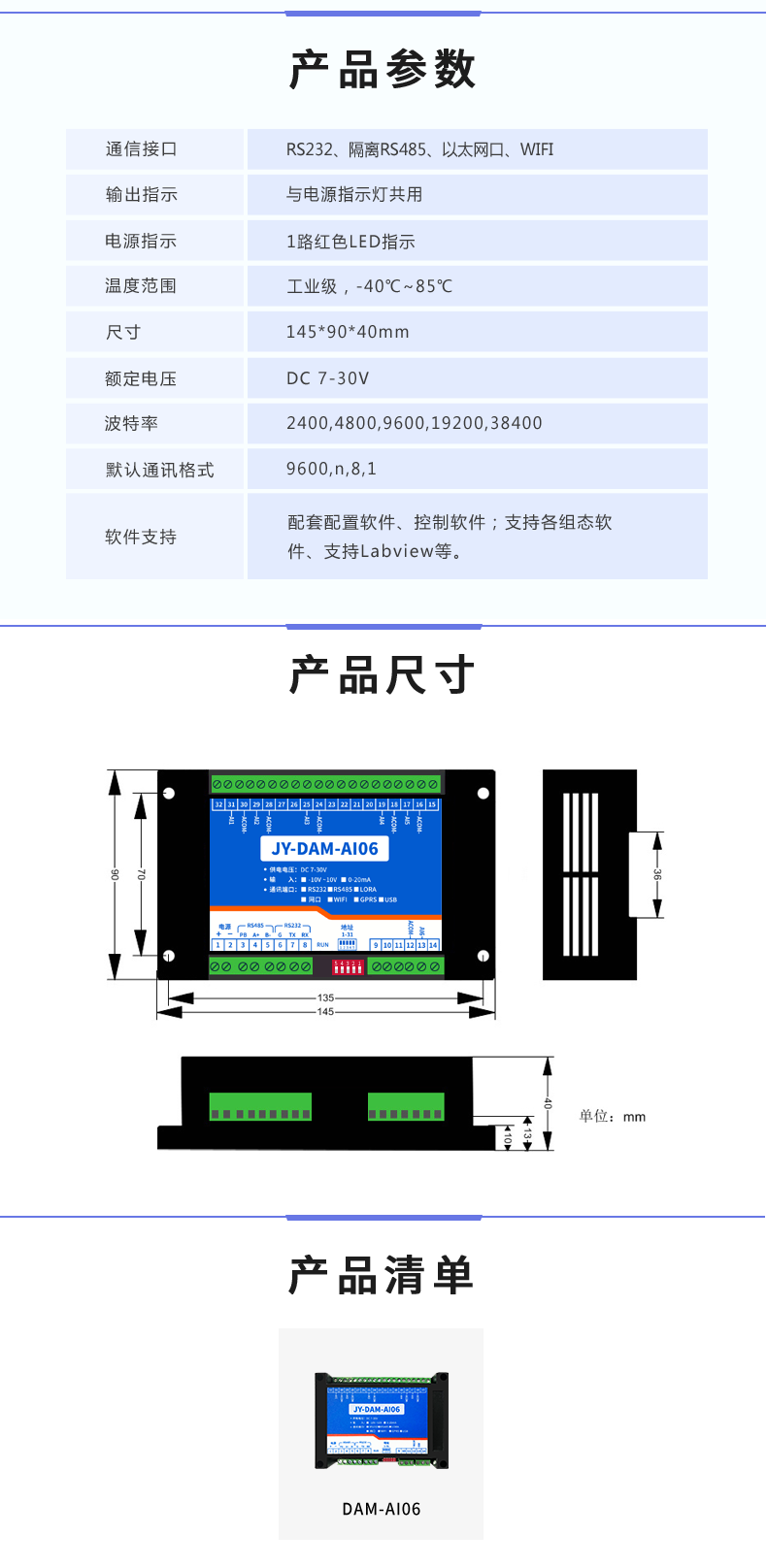

参数 | 说明 |
数据接口 | RS485、RS232、以太网接口、USB(接口可选) |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
通讯指示 | 与电源指示灯共用 |
尺寸 | 145*94*41mm |
重量 | 100g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |
电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。

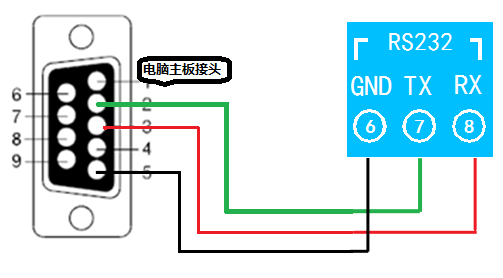

2、RS232接线连接方式

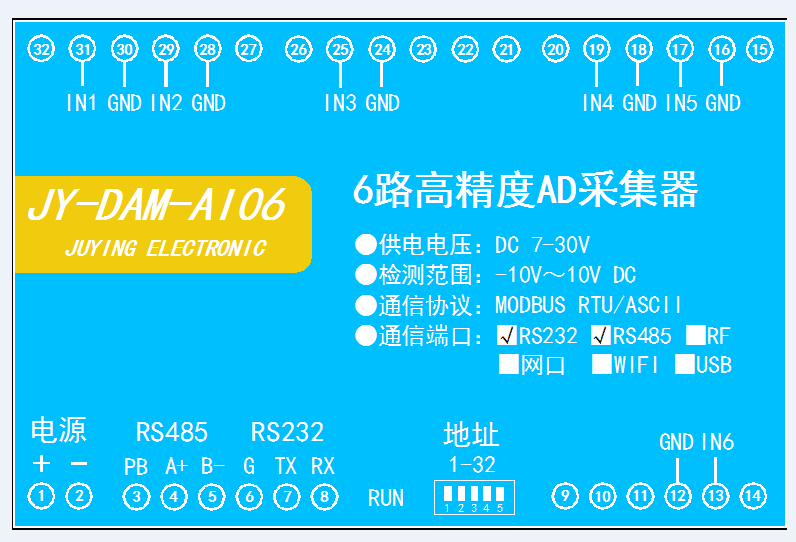

下图中的电源部分为传感器供电,IN1-IN6接传感器信号正,GND为传感器信号负,
设备采集到的AI数据与实际输入值之间的关系:
实际值=返回值*0.0001

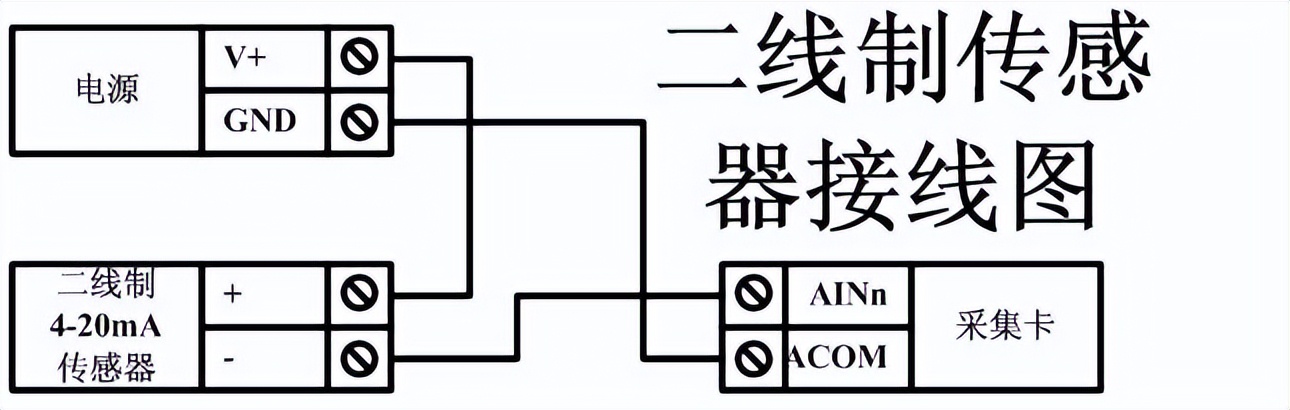

二线制:

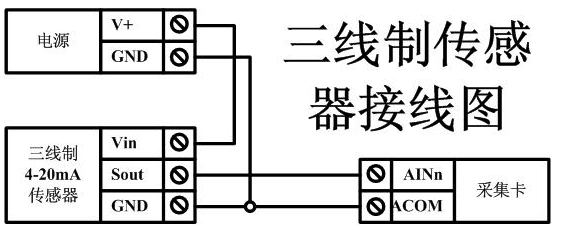

三线制:

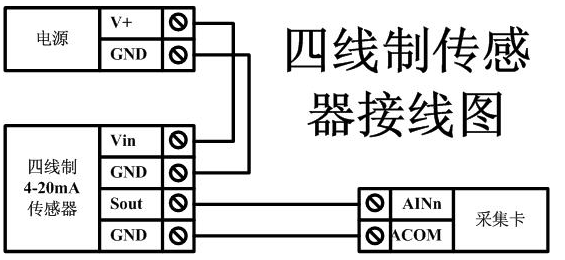

四线制:
软件下载链接地址:http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar
软件功能:
DAM系列设备地址默认为0,使用广播地址为254进行通讯,用0无法通讯。
设备地址=拨码开关地址+偏移地址。
设备正常通讯后,初始设备地址写入254,然后点击软件上方“读取地址”即可读到设备的当前地址。
点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。Modbus协议中文参考:http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本控制卡主要为温度寄存器,支持以下指令码:3、4、6
指令码 | 含义 |
3 | 读取配置数据 |
4 | 读取温度数据 |
6 | 修改配置数据 |
寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
模拟量输入 | |||||
输入1 | 模拟量输入 4号指令 | 3x0001 | 第一路输入 | ||
输入2 | 3x0003 | 第二路输入 | |||
输入3 | 3x0005 | 第三路输入 | |||
输入4 | 3x0007 | 第四路输入 | |||
输入5 | 3x0009 | 第五路输入 | |||
输入6 | 3x0011 | 第六路输入 |
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
②:波特率数值对应表
数值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
指令可通过“聚英翱翔DAM调试软件”,勾选调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
情景 | RTU格式(16进制发送) |
查询第1路 | FE0400000004E5C6 |
返回信息 | FE 04 04 00 00 00 00 F4 8B |
查询第2路 | FE04000200044406 |
查询第3路 | FE0400040004A407 |
查询第4路 | FE040006000405C7 |
查询第5路 | FE04000800046404 |
查询第6路 | FE04000A000445C6 |
查询1~6路 | FE0400000018E40F |
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.0001
查询第一路
FE0400000004E5C6
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 04 | 查询数量 | 要查询的模拟量数量 |
E5 C6 | CRC16 |
模拟返回信息:
FE 04 04 00 00 00 00 F4 8B
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
04 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 00 00 00 | 查询的AD字 | TH为温度高字节,TL 为温度低字节 |
F4 8B | CRC16 |
