DAM1600D 工业级数采控制器

点动控制 | 常开常闭 | 支持PLC | 二次开发

DAM1600D工业级继电器控制板，16路继电器控制(Do)，16路继电器控制输出,触点隔离;支持RS232或隔离RS485通讯接口;标准Modbus协议,支持Modbus RTU/ASClI;支持点动输出;提供配套控制软件;支持二次开发

联网方式：RS485 功能说明：16DO 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

产品特点：

DC7-30V;

继电器输出触点隔离;

通讯接口支持RS485、RS232;

通信波特率：2400.4800.9600.19200.38400(可以通过软件修改，默认9600);

通信协议：支持标准modbus RTU协议;

可以设置0-255个设备地址，5位地址拨码开关可以设置1-32地址码，大于31的可以通过软件设置;

具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

具有频闪功能，可以控制器继电器周期性开关。

产品功能：

十六路继电器控制;

支持电脑软件手动控制;

支持顺序启动模式;

支持流水循环模式;

支持跑马循环模式。

产品选型：

型号	modbus	RS232	RS485	USB	WiFi	继电器
DAM1600D-RS232+485	●	●	●			16

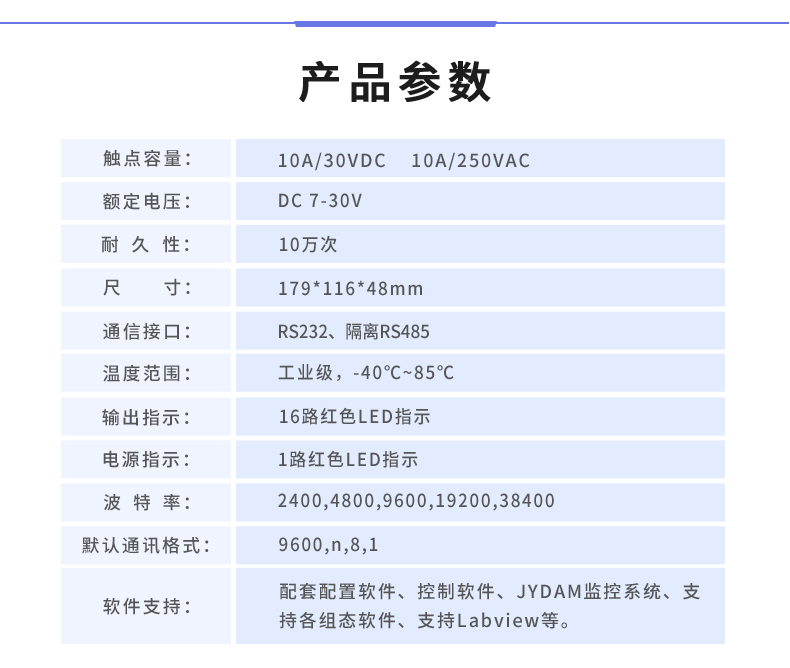

主要参数：

参数	说明
触点容量	10A/30VDC 10A/250VAC
耐久性	10万次
数据接口	RS485、RS232、以太网接口
额定电压	DC 7-30V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
通讯指示	与电源指示灯共用
输出指示	16路红色LED指示
温度范围	工业级，-40℃～85℃
尺寸	1809441mm
重量	330g
默认通讯格式	9600.n,8.1
波特率	2400.4800.9600.19200.38400.
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

工作模式

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

3、工作模式

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系，需要使用DLC配置软件进行配置。

DLC配置软件下载地址：

https://www.juyingele.com/download/DLC_timing_Config.zip

4、闪开闪断功能及设置

4.1、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时闭合);

闪开模式：对继电器每操作一次，继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开1.秒(时间可调)后自行闭合;

4.2、闪断闪开的设置

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置，实际时间=填写数字*0.1【单位秒】)

注：闪断闪开模式不能写入设备芯片内，软件上选择闪断闪开模式后，所有通道都为闪断闪开模式下，可通过发送单个通道的闪断闪开指令来进行单个通道的控制，不影响其他通道的正常控制。

开发资料

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

线圈寄存器地址表：

寄存器名称		寄存器地址	说明
线圈控制
线圈1	写线圈 1号指令码	0x0001	第一路继电器输出
线圈2		0x0002	第二路继电器输出
线圈3		0x0003	第三路继电器输出
线圈4		0x0004	第四路继电器输出
线圈5		0x0005	第五路继电器输出
线圈6		0x0006	第六路继电器输出
线圈7		0x0007	第七路继电器输出
线圈8		0x0008	第八路继电器输出
线圈9		0x0009	第九路继电器输出
线圈10		0x0010	第十路继电器输出
线圈11		0x0011	第十一路继电器输出
线圈12		0x0012	第十二路继电器输出
线圈13		0x0013	第十三路继电器输出
线圈14		0x0014	第十四路继电器输出
线圈15		0x0014	第十五路继电器输出
线圈16		0x0015	第十六路继电器输出

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000.

②：波特率数值对应表

数值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

Bit	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
继电器位置	8	7	6	5	4	3	2	1	16	15	14	13	12	11	10	9

即寄存器30009数据的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

模式测试说明：

模式为0的时候，可以通过通用继电器测试软件和自定义协议测试软件进行控制

模式为1的时候，输入光耦可以触发对应继电器的状态翻转

模式为2的时候，输入光耦状态直接决定继电器的状态

模式为3的时候，功能同等于模式2

模式为4的时候，两个DAM1616通过485总线连接，A+接A+，B-接B-.都配置为4.然后触发1号板卡的光耦可以翻转2号板卡的继电器

模式为5的时候，按照模式4接线，触发1号板卡的光耦，则2号板的对应继电器会跟随1号板卡的光耦状态

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

指令列表

情景	RTU格式（16进制发送）
查询十六路状态	FE 01 00 00 00 10 29 C9
查询指令返回信息	FE 01 01 00 61 9C
控制第一路开	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路关	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路开	FE 05 00 01 FF 00 C9 F5
控制第二路关	FE 05 00 01 00 00 88 05
控制第三路开	FE 05 00 02 FF 00 39 F5
控制第三路关	FE 05 00 02 00 00 78 05
控制第四路开	FE 05 00 03 FF 00 68 35
控制第四路关	FE 05 00 03 00 00 29 C5
控制第五路开	FE 05 00 04 FF 00 D9 F4
控制第五路关	FE 05 00 04 00 00 98 04
控制第六路开	FE 05 00 05 FF 00 88 34
控制第六路关	FE 05 00 05 00 00 C9 C4
控制第七路开	FE 05 00 06 FF 00 78 34
控制第七路关	FE 05 00 06 00 00 39 C4
控制第八路开	FE 05 00 07 FF 00 29 F4
控制第八路关	FE 05 00 07 00 00 68 04
控制第九路开	FE 05 00 08 FF 00 19 F7
控制第九路关	FE 05 00 08 00 00 58 07
控制第十路开	FE 05 00 09 FF 00 48 37
控制第十路关	FE 05 00 09 00 00 09 C7
控制第十一路开	FE 05 00 0A FF 00 B8 37
控制第十一路关	FE 05 00 0A 00 00 F9 C7
控制第十二路开	FE 05 00 0B FF 00 E9 F7
控制第十二路关	FE 05 00 0B 00 00 A8 07
控制第十三路开	FE 05 00 0C FF 00 58 36
控制第十三路关	FE 05 00 0C 00 00 19 C6
控制第十四路开	FE 05 00 0D FF 00 09 F6
控制第十四路关	FE 05 00 0D 00 00 48 06
控制第十五路开	FE 05 00 0E FF 00 F9 F6
控制第十五路关	FE 05 00 0E 00 00 B8 06
控制第十六路开	FE 05 00 0F FF 00 A8 36
控制第十六路关	FE 05 00 0F 00 00 E9 C6

控制1路继电器(以第一路开为例，其他通道参照本例)

发送码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05指令	单个控制指令
00 00	地址	要控制继电器寄存器地址
FF 00	指令	继电器开的动作
98 35	CRC16	前6字节数据的CRC16校验和

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05指令	单个控制指令
00 00	地址	要控制继电器寄存器地址
FF 00	指令	继电器开的动作
98 35	CRC16	前6字节数据的CRC16校验和

继电器查询

查询16路继电器

FE 01 00 00 00 10 29 C9

字段	含义	备注
FE	设备地址	这里为广播地址
01	01指令	查询继电器状态指令
00 00	起始地址	要查询的第一个继电器寄存器地址
00 10	查询数量	要查询的继电器数量
29 C9	CRC16	前6字节数据的CRC16校验和

继电器卡返回信息：

FE 01 01 00 61 9C

字段	含义	备注
FE	设备地址
01	01指令	返回指令：如果查询错误，返回0x81
01	字节数	返回状态信息的所有字节数。1+(n-1)/8
00	查询的状态	返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态。。。。。。。 Bit7:第八个继电器状态
61 9C	CRC16	前6字节数据的CRC16校验和

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含义	备注
FE	设备地址
10	10指令	查询输入寄存器指令
00 03	继电器地址	要控制的器地址
00 02	控制命令数量	要对继电的命令个数
04	字节数	控制信息命令的的所有字节数。1+(n-1)/8
00 04或00 02	指令	00 04为闪开指令 00 02为闪闭命令
00 0A	间断时间	00 0A为十六进制换为十进制则为10间隔时间为（0.1秒*10）
00 D8	CRC16	校验方式

返回码：FE 10 00 03 00 02 A5 C7

字段	含义	备注
FE	设备地址
10	10指令	返回指令：如果查询错误，返回0x82
00 03	设备地址	查询设备的地址
00 02	接收命令数	设备接受的命令个数
A5 C7	CRC16	校验位

全开全关指令解析

全开发送码：FE 0F 00 00 00 10 02 FF FF A6 64

全断发送码：FE 0F 00 00 00 10 02 00 00 A7 D4

字段	含义	备注
FE	设备地址
0F	0F指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 10	控制数量	控制的继电器数量
02	字节数	发送命令字节数
FF FF (或00 00）	全开全关命令	FF FF全开命令 00 00全关命令
A1 7C （或A0 CC）	CRC16	校验位

全断全开返回码：FE 0F 00 00 00 10 40 08

字段	含义	备注
FE	设备地址
0F	0F指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 10	数量	返回信息的继电器数量
C1 C3	CRC16	校验位
